프린터 유지보수(미니)[소닉 미니 8K S] LED 확인하기

FAQ
조회수 751
차단

프린터의 LCD가 어두워지거나 켜지지 않는 경우 프린터의 LED에 문제가 있을 수 있습니다.

이 문서에서는 LED가 여전히 제대로 작동하는지 또는 결함이 있는지 쉽게 확인할 수 있는 방법을 안내합니다.


💡 눈을 보호하기 위해 UV를 직접 쳐다보지 마세요.




1. LED 칩(COB)을 확인합니다.
전원을 끄고 준비하세요.
  • 프린터를 끄고 플러그를 뽑으세요.
  • UV커버, 레진 수조, 빌드플레이트를 제거합니다.
  • 프린터를 조심스럽게 놓으십시오.

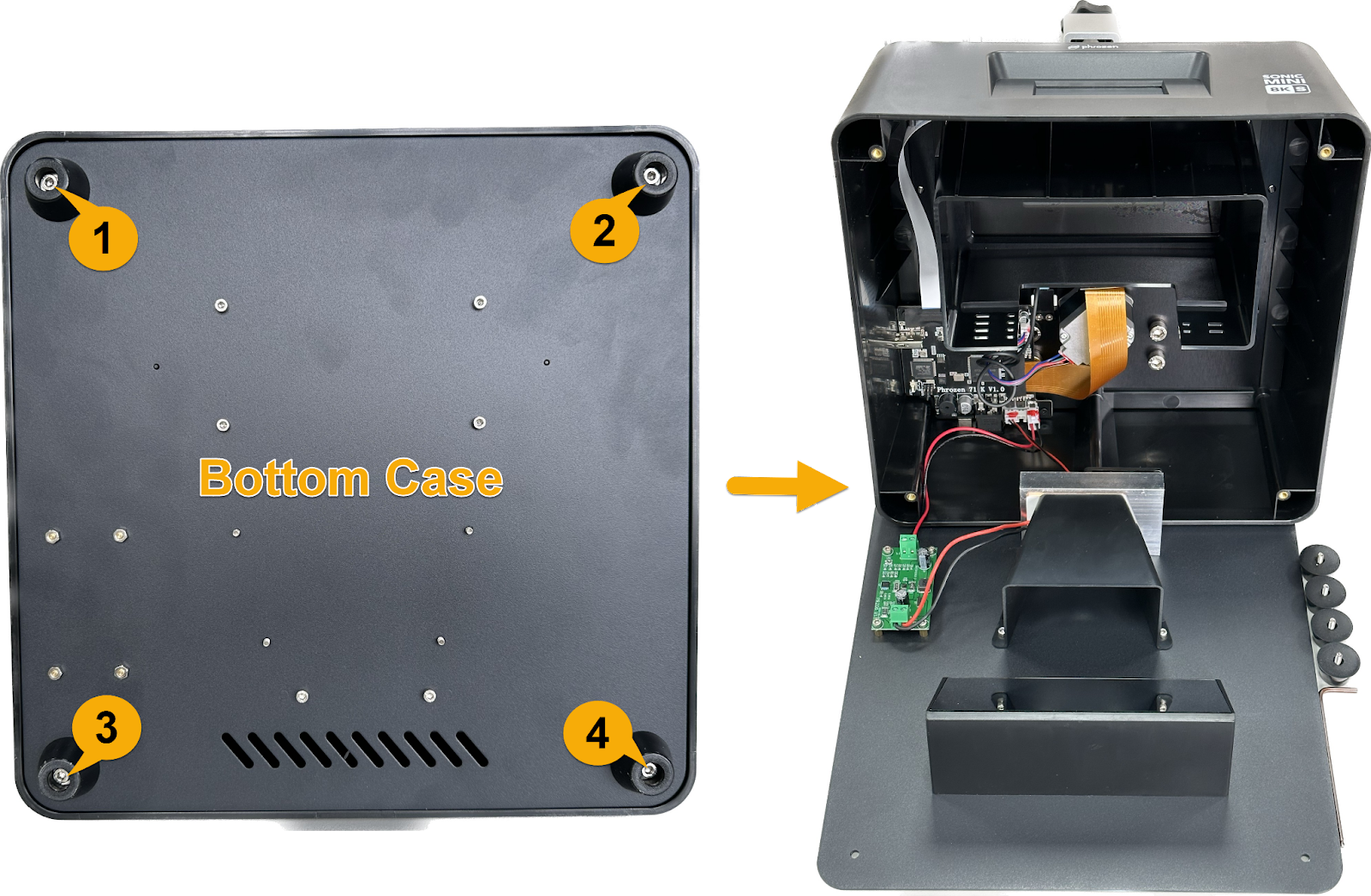

  • 하단 케이스의 나사 4개를 풀어서 엽니다.



LED 커넥터와 팬 커넥터를 구분하고 분리합니다.

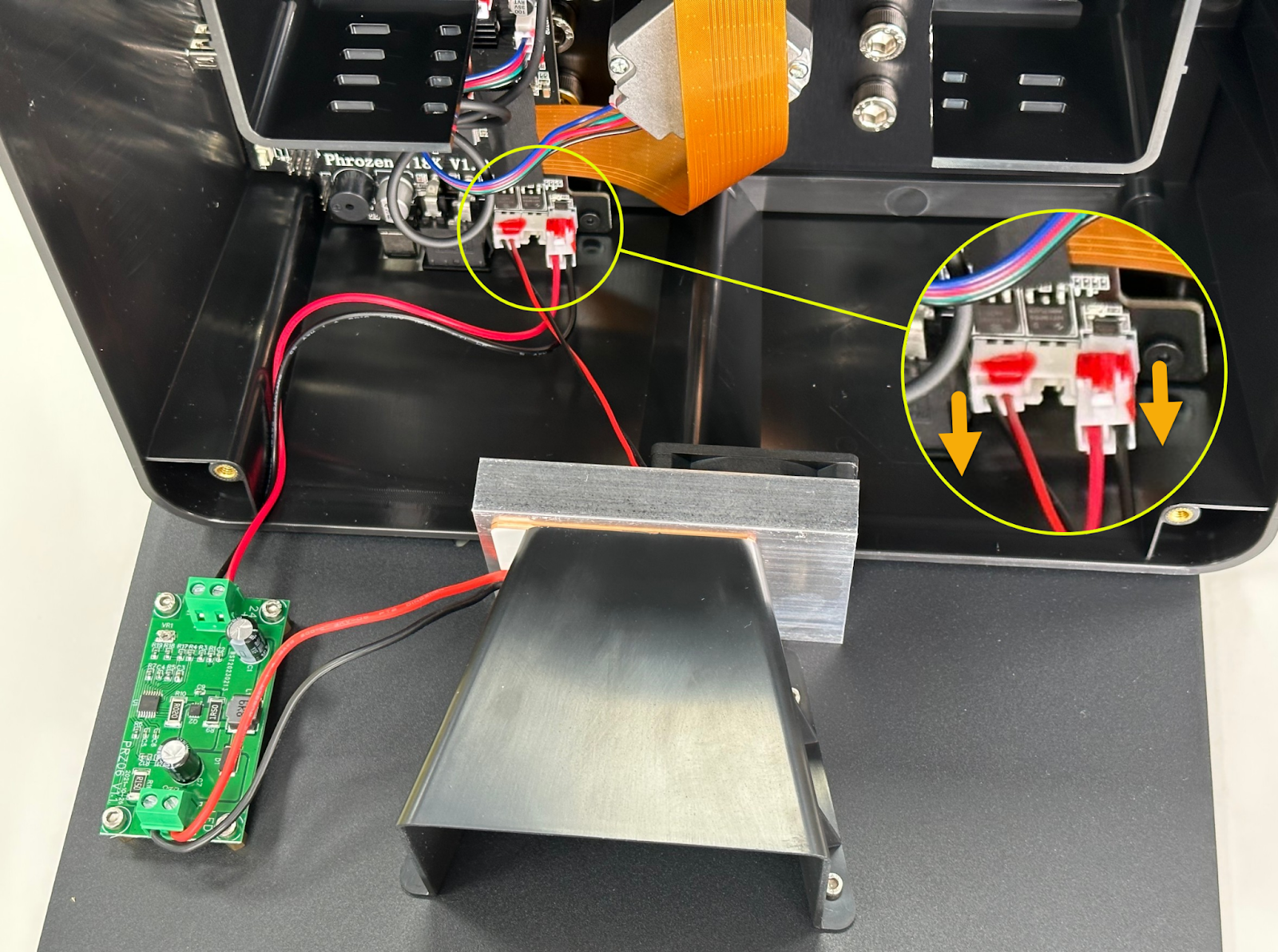

  • 메인보드에서 LED 커넥터와 팬 커넥터를 찾습니다.
  • LED 커넥터와 팬 커넥터를 메인보드에서 조심스럽게 분리하고 하단 케이스를 제거하세요.



탄 LED 구분

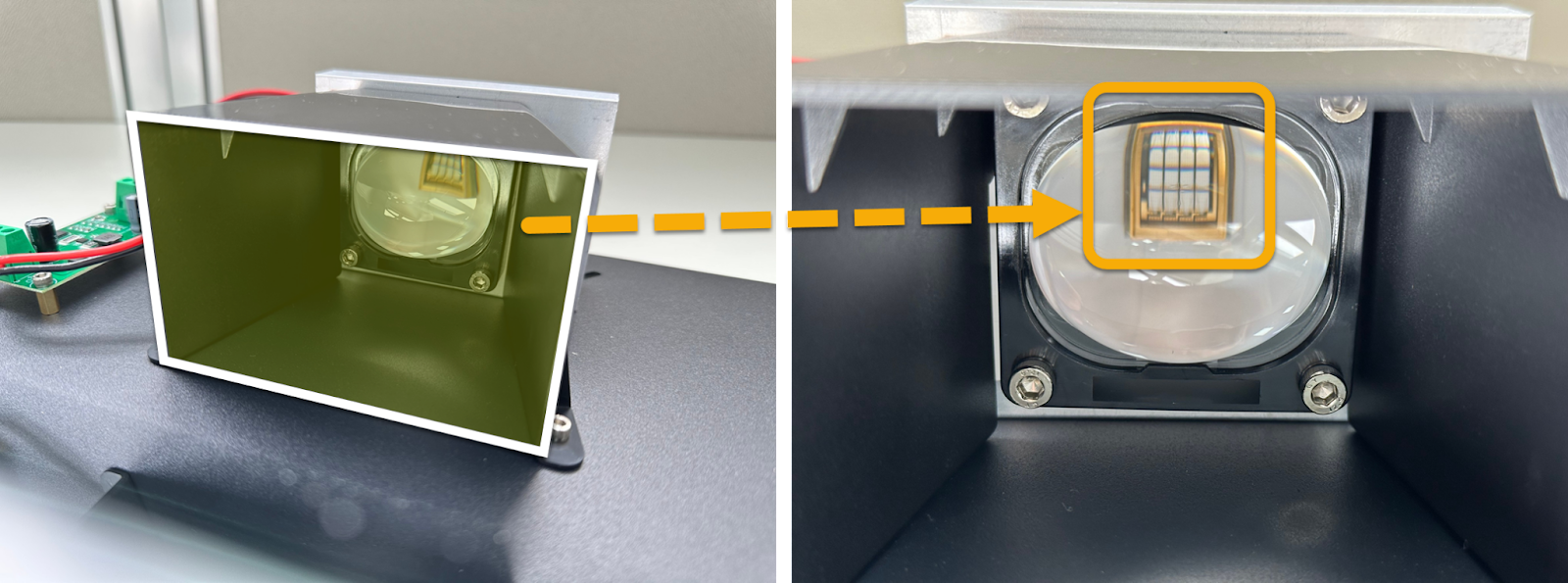

  • 검은색 후드 내부의 LED를 찾으세요.

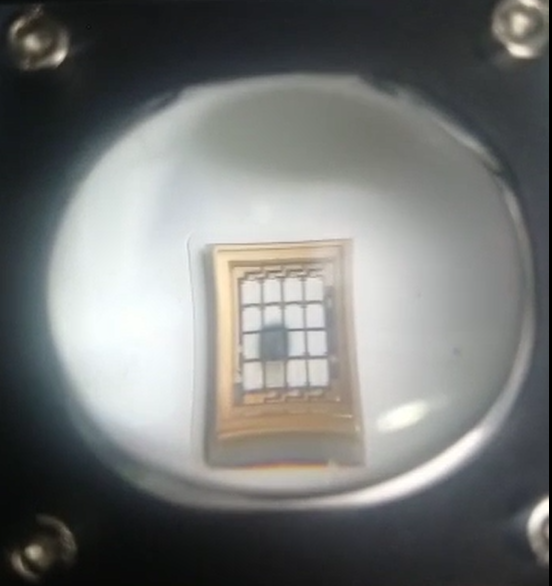

  • LED 사진을 찍어서 탄 LED가 있는지 확인하세요.





탄 LED를 구분하는 또 다른 방법

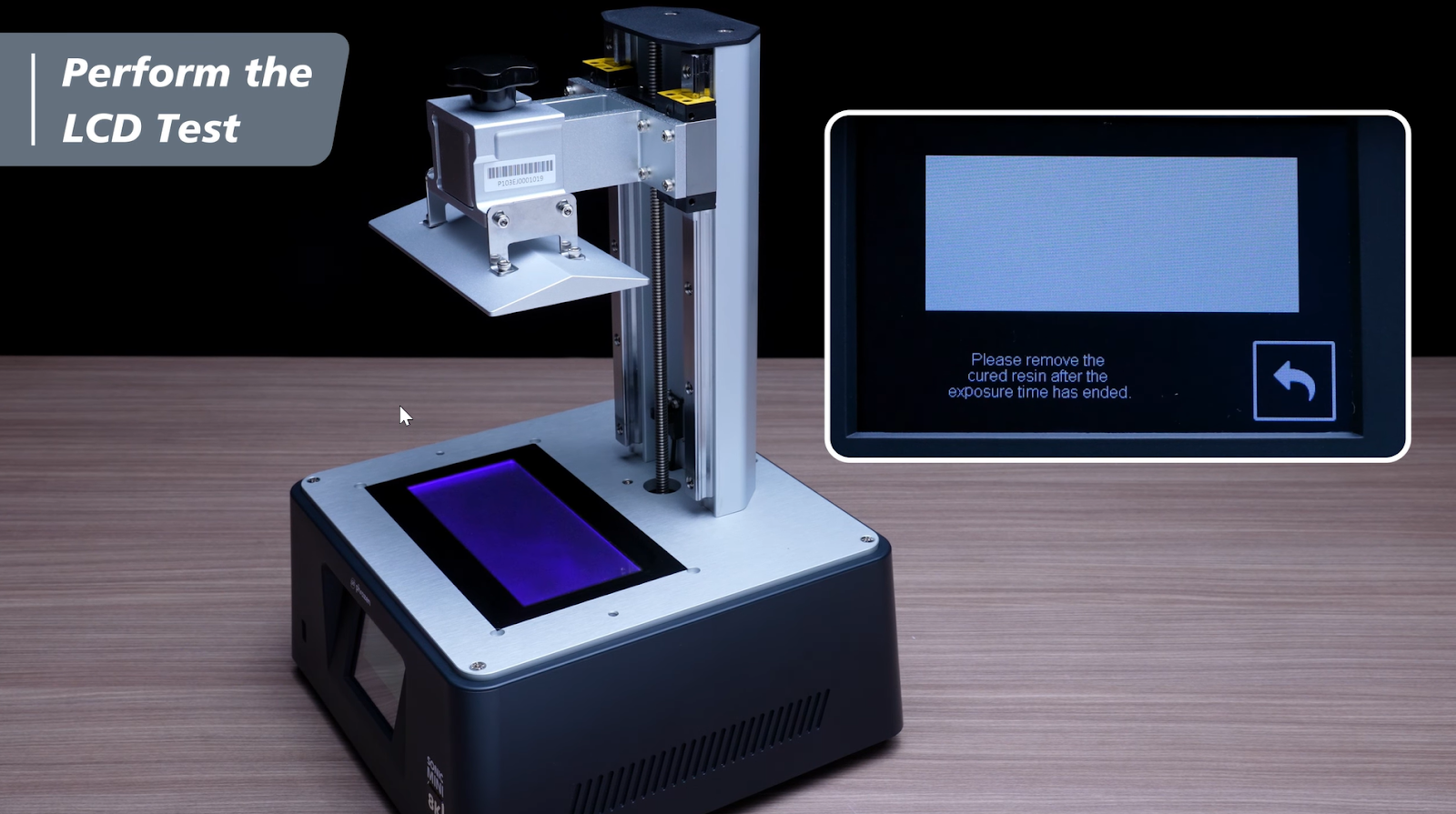

  • 프린터를 켜고 TOOLS ➝ LCD TEST를 눌러 LED를 활성화하세요.

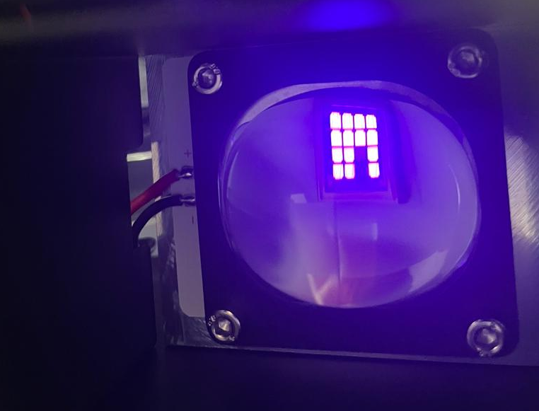

  • LED 칩(COB) 사진을 찍어 탄 LED가 있는지 확인하세요.



2. 3개의 LED 터미널 블록의 빨간색과 검은색 배선을 확인하세요.

LED 연결은 세 쌍의 전선으로 구성됩니다. 한 쌍은 메인보드에 연결되고, 나머지 두 쌍은 LED 드라이버 보드에 연결됩니다. 즉, 단자 1은 메인보드에 있고, 단자 2와 단자 3은 하단 케이스에 있는 LED 드라이버 보드에 있습니다.

소닉 미니 8K S의 LED가 켜지지 않으면 문제의 원인일 수 있으므로 LED 단자의 연결을 확인하세요. 다음은 확인 단계입니다.


전원을 끄고 준비하세요
  • 프린터를 끄고 플러그를 뽑으세요.
  • UV커버, 레진 수조, 빌드플레이트를 제거합니다.
  • 프린터를 조심스럽게 놓으십시오.
  • 하단 케이스의 나사 4개를 풀어서 엽니다.



흑백 케이블 다시 연결
  • LED 드라이버 보드와 메인보드를 연결하는 LED 커넥터를 다시 연결합니다.
  • 일자 드라이버를 준비하세요.
  • 전선이 터미널 블록에서 분리된 경우 빨간색 및 검정색 전선을 다시 연결하세요.


하단 케이스를 안전하게 설치하세요.
  • 하단 케이스의 모서리 나사 4개를 조입니다.


프린터를 켜고 테스트를 실행해 보세요
  • 전원 케이블을 연결하고 프린터를 켭니다.
  • LED를 활성화하려면 LCD 테스트 또는 VAT CLEANING을 수행하세요.
  • LCD가 정상 밝기로 돌아왔는지 확인하세요.



3. 전원 어댑터 확인

사용하고 있는 전원 어댑터가 프로즌에서 제공하는 정품인지, 정확한 사양과 일치하는지 확인하는 것이 목적입니다. 다른 전원 어댑터를 사용하면 LED가 제대로 켜지지 않을 수 있습니다.

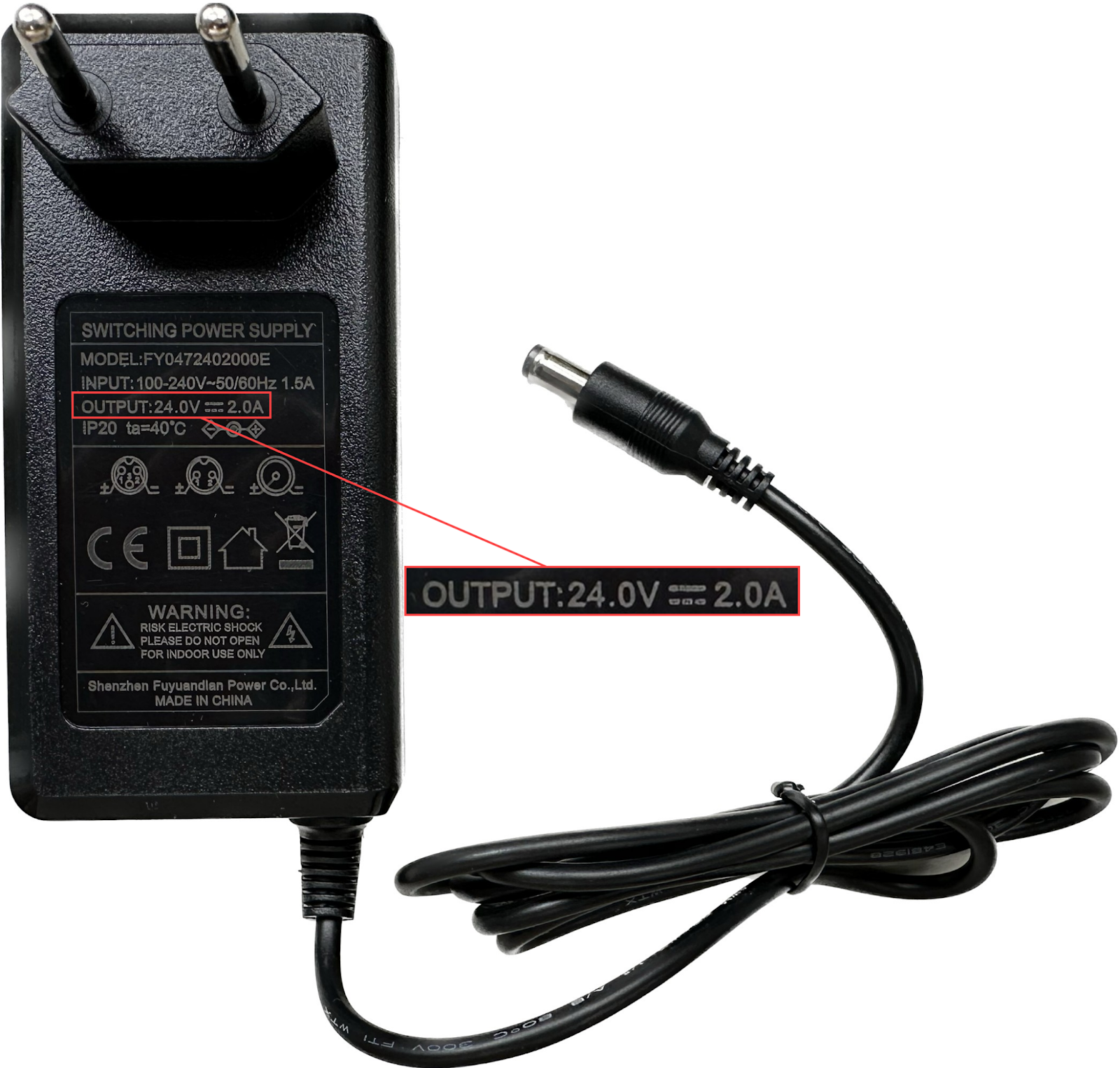

  • 사양을 확인하려면 전원 어댑터의 라벨을 확인하세요.
  • 프린터와 함께 제공된 전원 어댑터를 사용하고 있는지, 정격 출력이 24V / 2.0A인지 확인하세요.
