프린터 유지보수(미니)[소닉 미니 8K S] LCD 확인하기

소닉 미니 8K S의 LCD 화면이 제대로 작동하는지 어떻게 확인할 수 있을까요?

LCD 테스트 또는 드라이 프린팅에 실패하면 LCD 리본 케이블 또는 LCD 화면에 문제가 있을 수 있습니다.

수리를 접수하거나 새 LCD를 구입하기 전에 LCD 리본 케이블이 느슨하거나 제대로 연결되어 있지 않은지 확인하는 것이 좋습니다.

이 문제는 케이블 핀이 느슨해지거나 제자리에서 벗어난 경우 발생할 수 있습니다.

동시에 LCD 리본 케이블을 자세히 살펴보며 어디에서나 손상되었는지, 특히 양쪽 끝 부분 근처에서 손상되었는지 확인할 수도 있습니다.

이 글에서는 LCD 리본 케이블을 다시 연결하고 LCD 상태를 확인하는 간단한 단계를 안내합니다.

아래의 단계를 순서대로 진행하면 전체 LCD 상태를 검사하여 연결이 느슨하거나 외부 손상으로 인해 문제가 발생했는지 확인할 수 있습니다.

1. LCD 케이블 및 연결 상태 확인

전원을 끄고 준비하세요

• 프린터를 끄고 플러그를 뽑으세요.
• 프린터를 평평한 바닥에 놓으십시오.

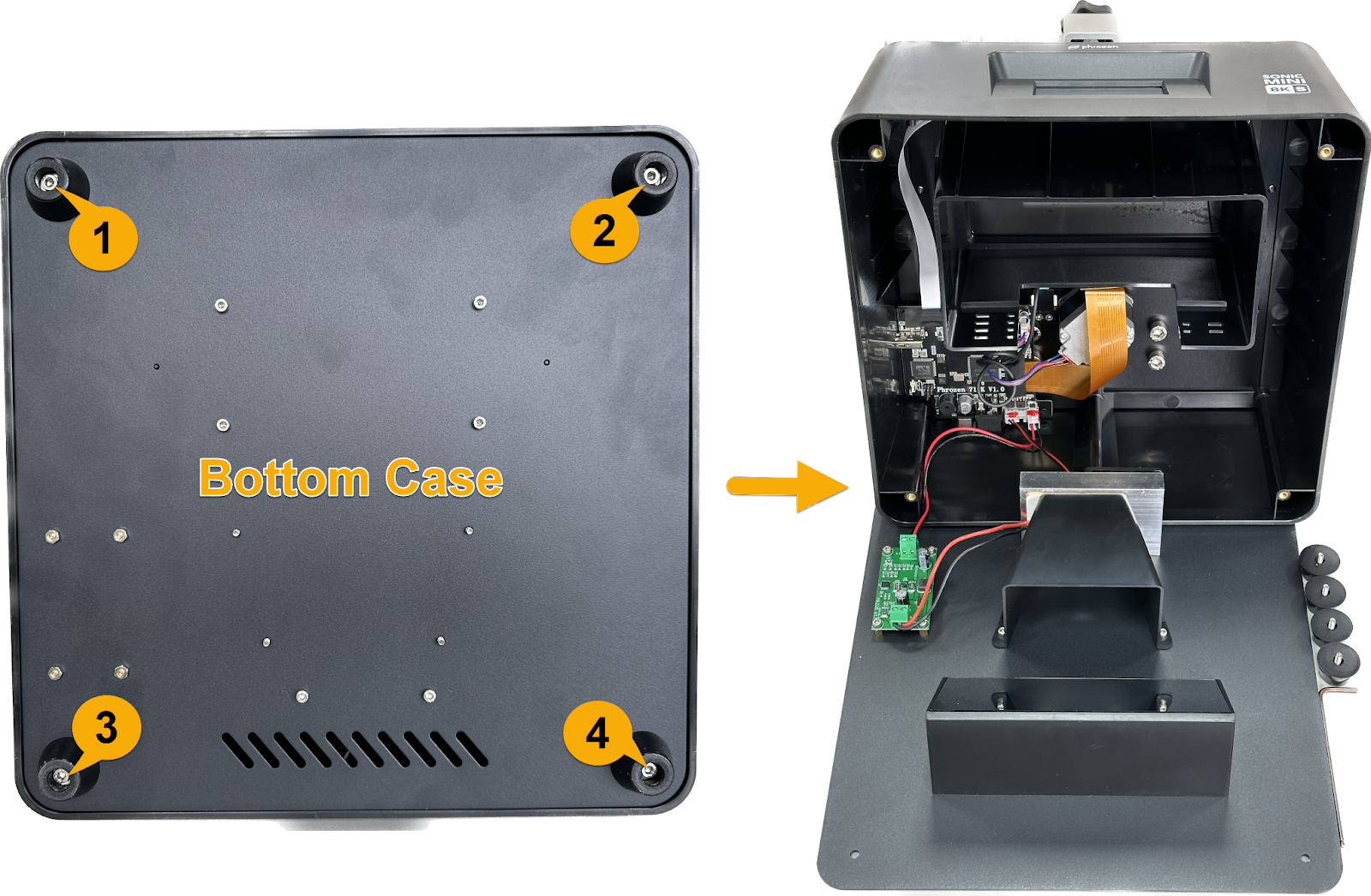

• 하단 케이스의 나사 4개를 풀어서 엽니다.

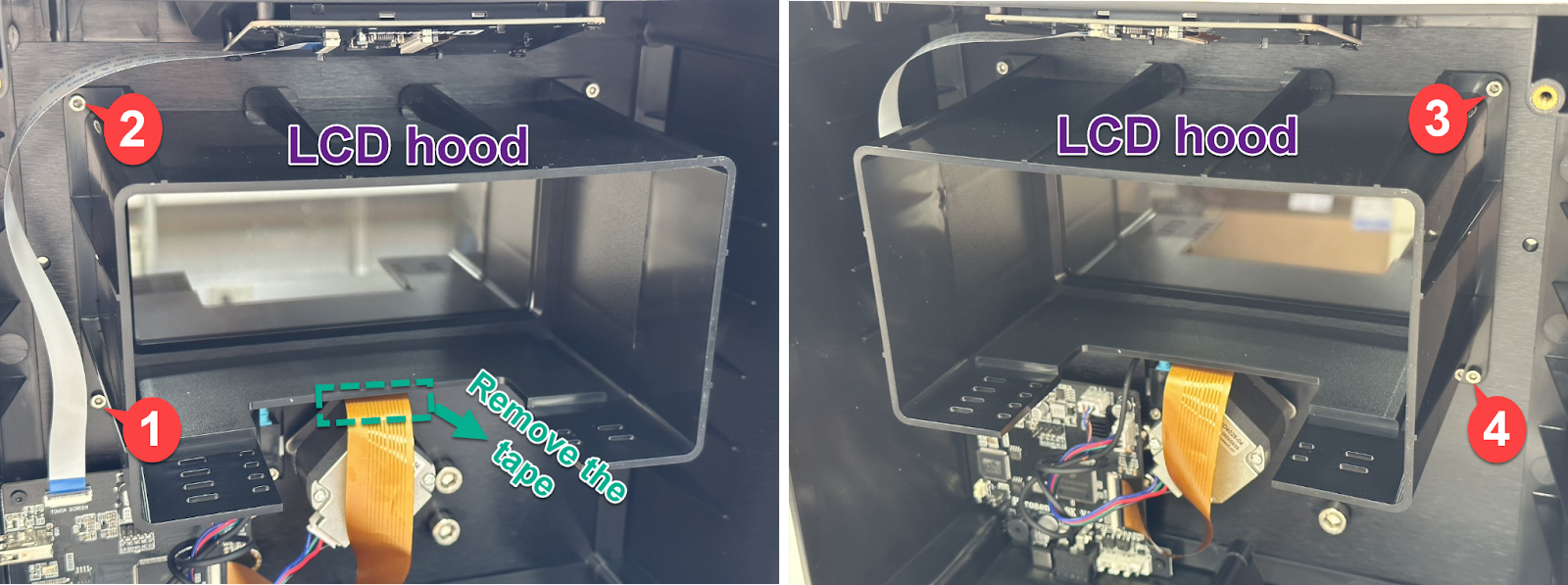

LCD 후드 제거

• 후드를 제자리에 고정하는 나사 4개를 풀어줍니다.
• LCD 케이블을 고정하는 테이프를 제거합니다.
• 장치에서 후드를 분리하세요.

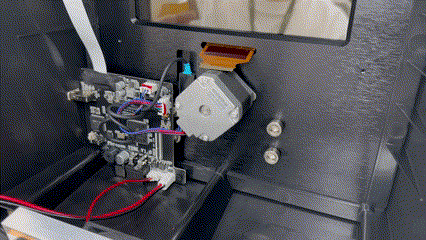

LCD 케이블을 메인보드와 LCD 화면에 다시 연결합니다.

• LCD 케이블 클립 열기
• 메인보드와 LCD 화면 모두에서 LCD 리본 케이블을 부드럽게 잡아당깁니다.

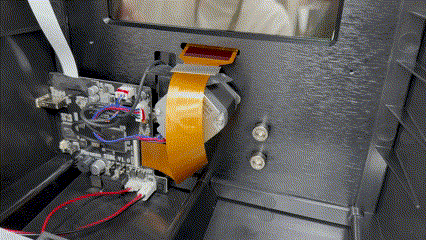

• LCD 리본 케이블을 LCD 화면과 메인보드에 다시 연결합니다.

프린터 재조립

• LCD 후드와 하단 케이스를 프린터에 설치하여 제자리에 고정되었는지 확인합니다.

프린터를 켜고 LCD 테스트를 실행하여 제대로 작동하는지 확인합니다.

• 전원 코드를 연결하고 프린터를 켭니다.
• 터치패널에서 TOOLS → LCD TEST를 선택하세요.
• LCD가 정상적으로 표시되는지 확인합니다.

2. LCD 표면 확인

출력 과정에서 LCD가 깨질 수도 있습니다. LCD에 균열을 발견했을 때 반드시 LCD를 교체해야 합니다.

아래 두 단계에 따라 LCD에 균열이 있는지 확인할 수 있습니다.

• LCD 화면 주변의 검정색 LCD 프레임 테이프를 제거합니다.
• LCD 표면(특히 가장자리와 모서리 주변)이 손상되었는지, 레진이 유출된 흔적이 있는지 주의 깊게 확인하세요.
