조사 시간은 레진이 경화되는데 필요한 시간을 의미합니다.
만약 조사 시간 부족하다면(저노광) 레진이 제대로 경화되지 않아 출력면의 품질이 떨어지거나, 부분적으로 갈라져있거나, 완전히 실패할 수 있습니다.
또한, 조사 시간이 너무 길게 설정되면(과노광) 레진이 과도하게 경화되어 출력물이 부서지거나, 필름에서 모델을 떼어낼 때 힘이 너무 많이 들어 필름수명이 빠르게 줄어들 수 있습니다.
자신에게 딱 맞는 조사 시간은 사용하는 프린터와 레진의 종류(하드웨어적), 레이어 두께(소프트웨어적), 온도 및 습도(환경적) 등 여러 요인에 따라 다르며, LCD의 광 투과성과 LED의 광량도 기기마다, 또 수명에 따라 미세하게 다르기 때문에 완벽한 출력물을 위해서는 3달에 한번씩은 필수적으로 잡아주어야 합니다.

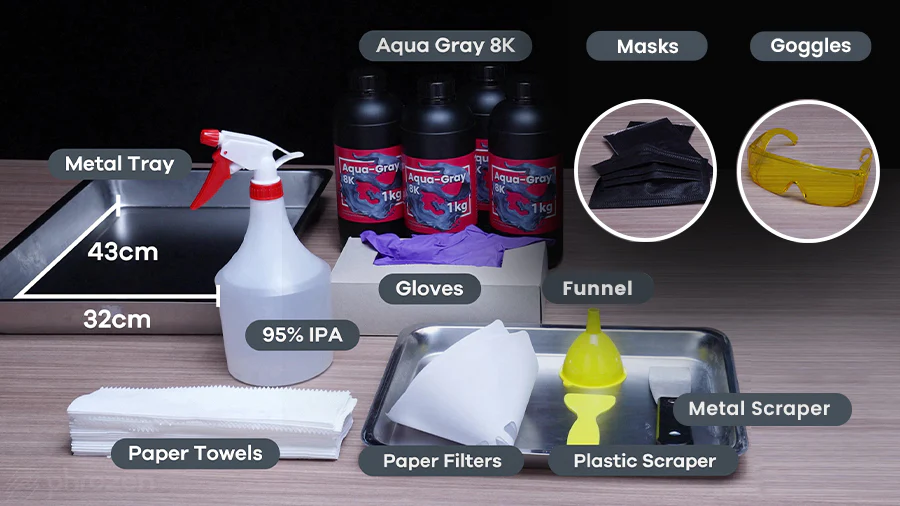

시작하기 전에 3D 프린팅 작업 공간 주변에 필요한 모든 도구와 장비를 준비하여 나중에 필요할 때 쉽게 사용할 수 있도록 준비하세요.
레벨링이 완벽하게 이루어 졌다면 필름과 LCD패널 사이를 먼지 한 톨 없이 깨끗이 청소해 줍니다.
에어건으로 불어주거나 먼지가 나지 않는 냅킨으로 털어줍시다.

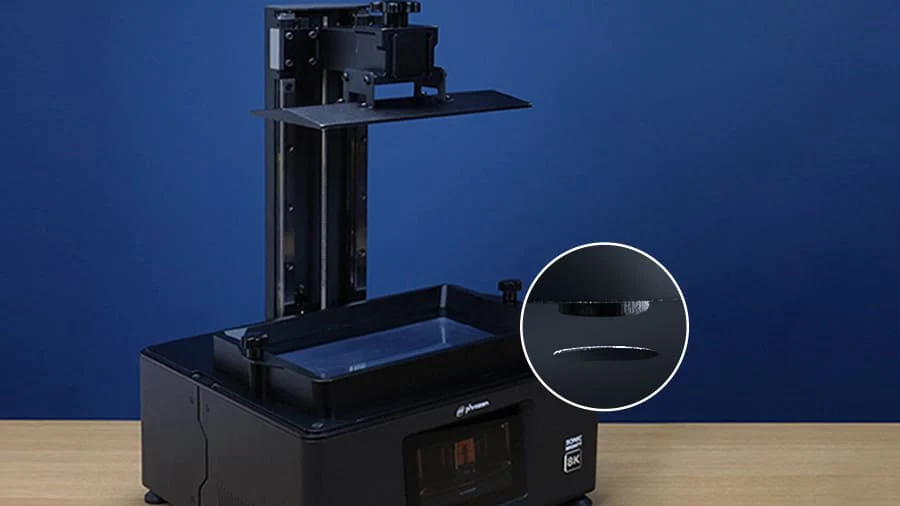

다음으로 수조를 설치합니다. 수조의 하단 나사가 플랫폼 홈과 완벽하게 정렬되었는지 확인하세요.
그런 다음 양쪽의 나사를 조입니다.
레진을 MAX선을 넘지 않도록 부어줍니다. 이때 레진은 충분히 흔들어서 섞어주어야 합니다.
흔들면서 생긴 레진 기포가 터질동안 테스트 모델을 슬라이싱 해볼까요?
먼저 이용할 테스트 파일을 선정합니다.
저희는 "TableFlip Foundry" 팀에서 제작한 "The Cones of Calibration"모델을 사용하고 있습니다.
* 테스트 파일 다운받기
(출처: https://www.tableflipfoundry.com/)
테스트 모델의 원리 및 사용 방법

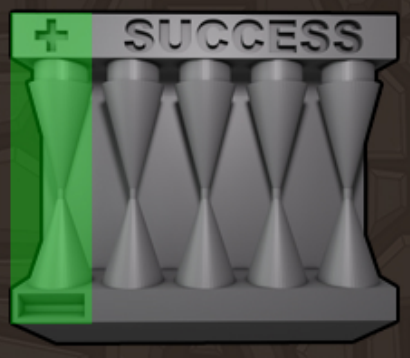

이 모델에는 위아래로 서로 마주보고 있는 원뿔들이 양면으로 배치되어 있습니다.

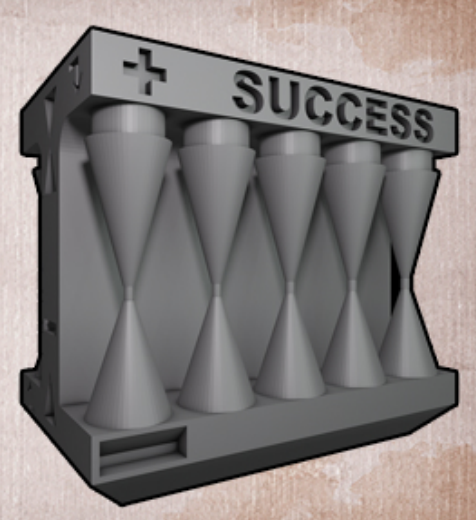

"Success"면은 출력 후 윗쪽 원뿔이 모두 성공했는지 확인합니다.

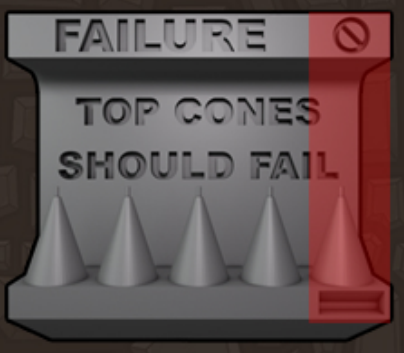

"Failure"면은 출력 후 윗쪽 원뿔이 모두 실패했는지 확인합니다.
1. 만약 Success면에서 실패를 하였다면 저노광 현상으로, 실패한 원뿔의 갯수만큼 조사 시간을 10%씩 늘려주세요.

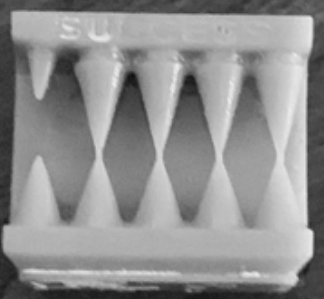

예를들어, 2초의 조사 시간을 주었는데, 결과가 아래처럼 나왔다면 10%를 늘린 2.2초로 변경해주세요.

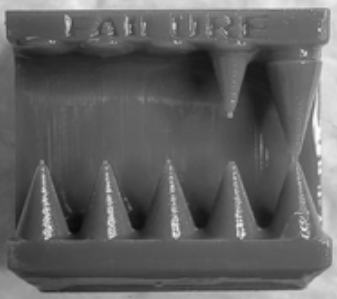

2. 만약 Failure면에서 반대로 성공을 하였다면 과노광 현상으로, 실패한 원뿔의 갯수만큼 조사시간을 10%씩 낮춰주세요.
예를들어, 2.7초의 조사 시간을 주었는데, 결과가 아래처럼 나왔다면 10%를 줄인 2.5초 혹은 2.4초로 테스트 하여 더 나은 결과를 선택하세요.
플렉시블 레진이나 특수한 덴탈레진의 경우 정확한 테스트가 불가할 수 있으니 유의바랍니다.
W40 레진은 왁스가 다량 함유되어있어 잘 부러지기 쉬운 레진입니다. Success면에 2~3개 정도 성공하셨다면 캘리브레이션을 종료해주세요.
본론으로 돌아와서, 3D 파일을 프린터가 인식할 수 있는 파일로 변환해주는 "슬라이싱"작업을 해주어야 합니다.
슬라이싱은 무료 프로그램인 "CHITUBOX Basic"과 유료 프로그램인 "Voxeldance Tango"슬라이서를 추천드립니다.
아까 다운받은 테스트 파일을 슬라이서에 삽입해줍니다.
보다 정확한 테스트를 위해, 다른 모델과 함께 출력하는 것은 지양해주세요.

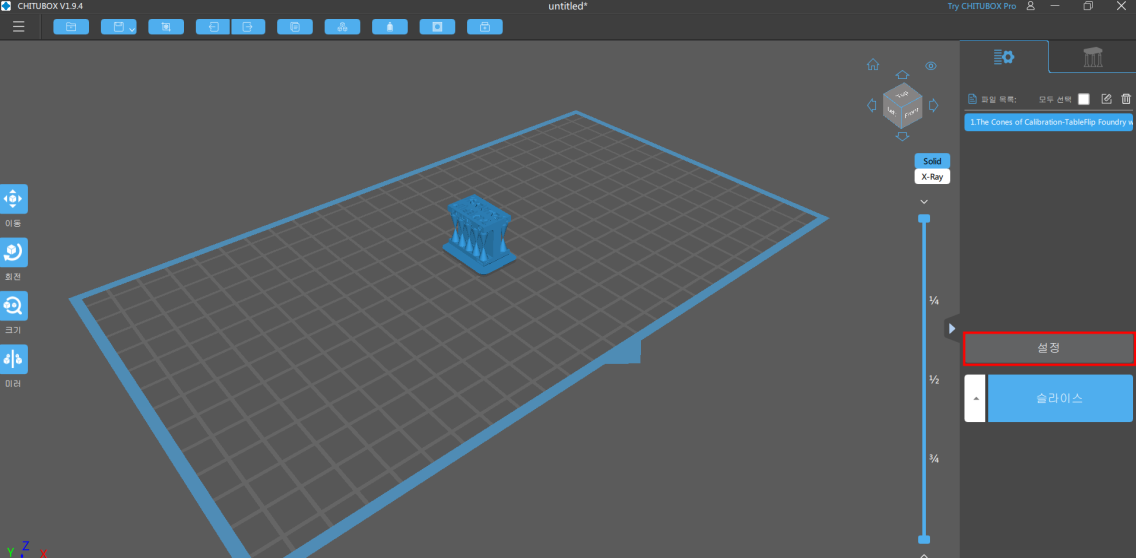

우측의 설정 버튼을 눌러 프린터/레진별로 설정을 각각 해주어야 합니다.

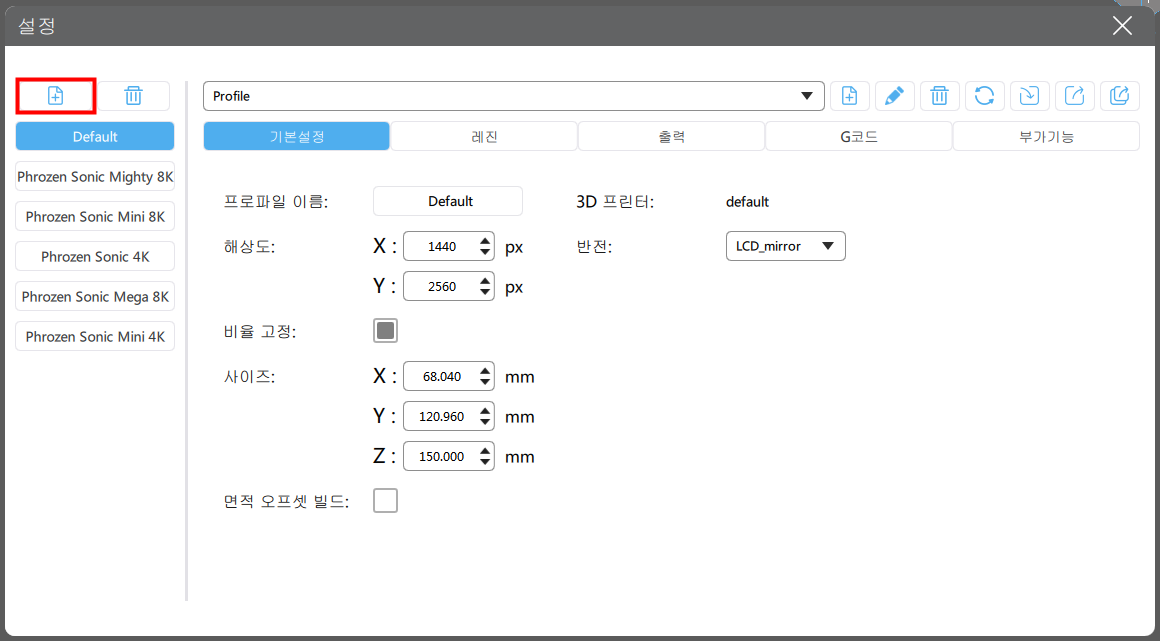

좌측 상단의 '새 프린터 추가'버튼을 눌러 사용하려는 프린터를 선택하세요. 저는 Phrozen 탭에서 Sonic Mighty 8K를 선택하였습니다.

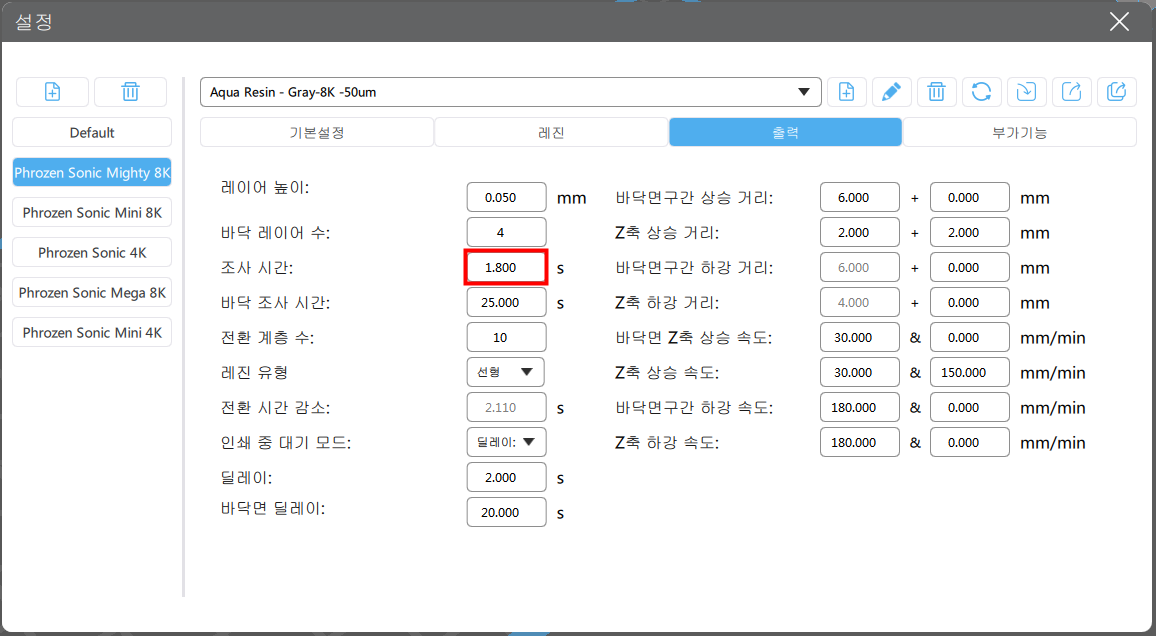

사용하려는 레진을 추가 및 수정하고 레진 제조사에서 제공하는 프린터 기종별 세팅값에서 가장 낮은 값을 조사 시간에 기입합니다.
대부분의 회사에서 레이어 높이는 프린팅 시간 대비 품질이 좋고, 출력 난이도도 낮은 0.05mm를 기준으로 제공합니다.
(프로즌 레진의 경우 이곳을 눌러 확인 가능합니다.)

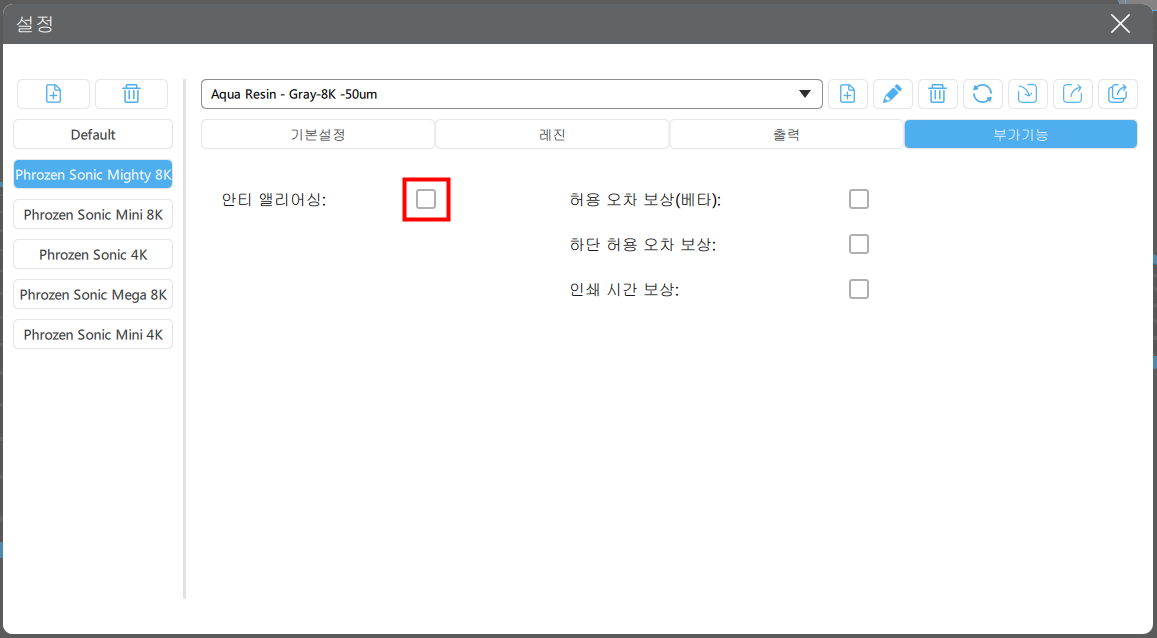

조사 시간 테스트 하실 때는 꼭 부가기능 탭에서 안티 앨리어싱*을 체크 해제해주어야 정확한 테스트가 가능합니다.
(*안티 앨리어싱: 프린터의 LCD는 수백만 개의 네모난 픽셀들로 이루어져 있는데, 픽셀로 곡선을 표현하면 우둘투둘한 계단으로 표현을 해야합니다. 이를 "계단 현상"이라고 하는데, 이 픽셀 주변에 음영을 주어 표면을 부드럽게 보이게 하는 기능입니다.)

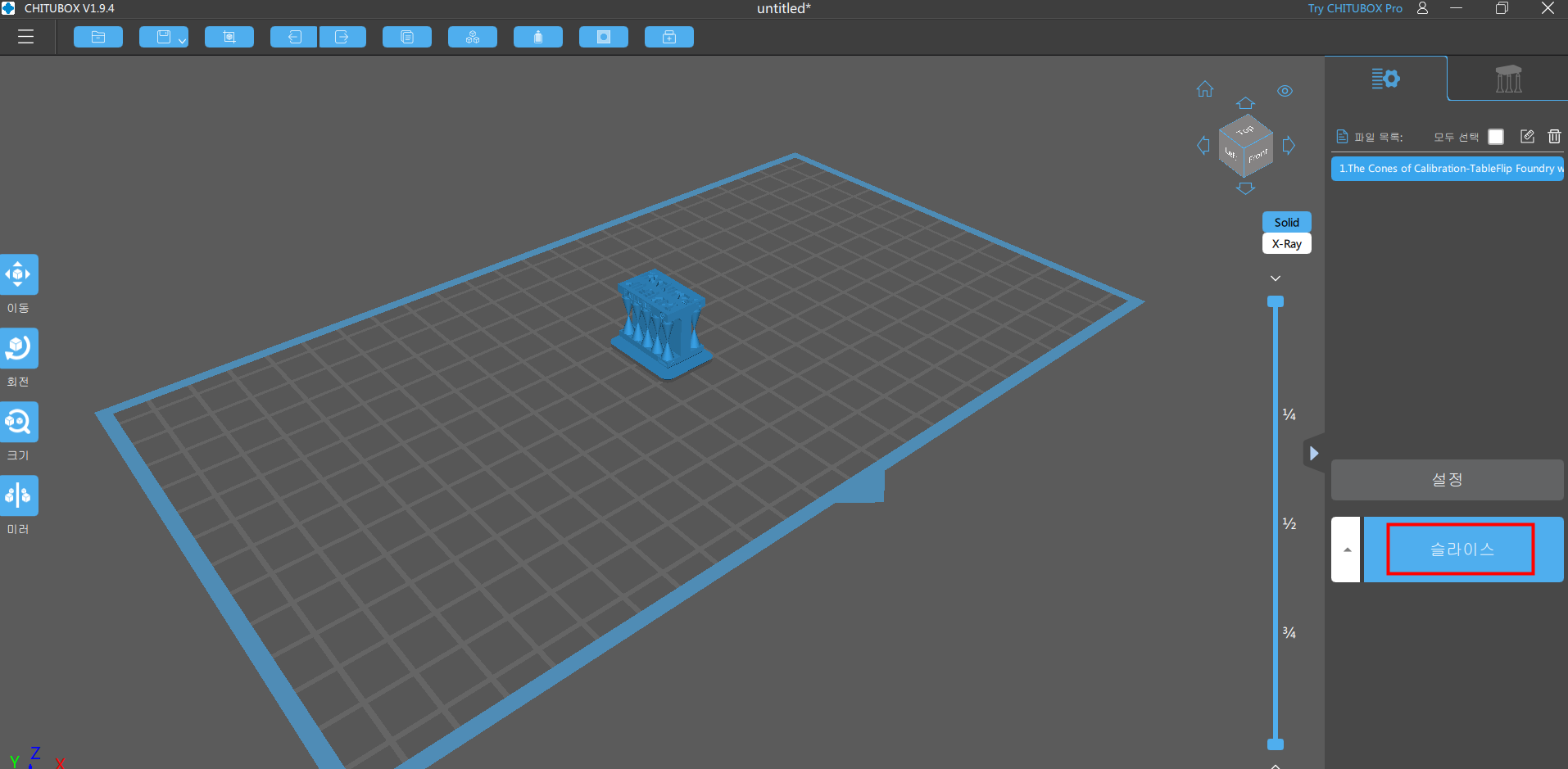

이후 설정탭을 닫고, 슬라이스 버튼을 눌러 확장자명 .ctb파일을 만들면 이제 출력 준비는 끝이 났습니다!
해당 .ctb 파일을 프린터에 와이파이나 usb를 통하여 파일을 프린터 내부저장소에 넣어주고, 출력 시작버튼을 눌러줍니다.
다음에는 출력물을 후처리하는 법을 배워봅시다.
