교체 전 확인사항
· 설치 전에 기기 전원이 꺼져 있는지 확인하십시오.
· LCD 스크린에는 보호 필름이 미리 부착되어 있으므로 별도로 붙이실 필요가 없습니다.
· 작업 전에 LCD 스크린 설치용 구성품이 모두 있는지 확인하십시오.
· 새 LCD 스크린 양면에는 방진 보호 필름이 부착되어 있으며, 설치 중에 모두 제거해야 합니다.
· 나사로 고정하기 전에 새 스크린이 이미지를 정상적으로 표시하는지 반드시 확인하십시오.
교체 절차
1. LCD 스크린을 교체하기 전에 전원이 분리되어 있는지 확인합니다.

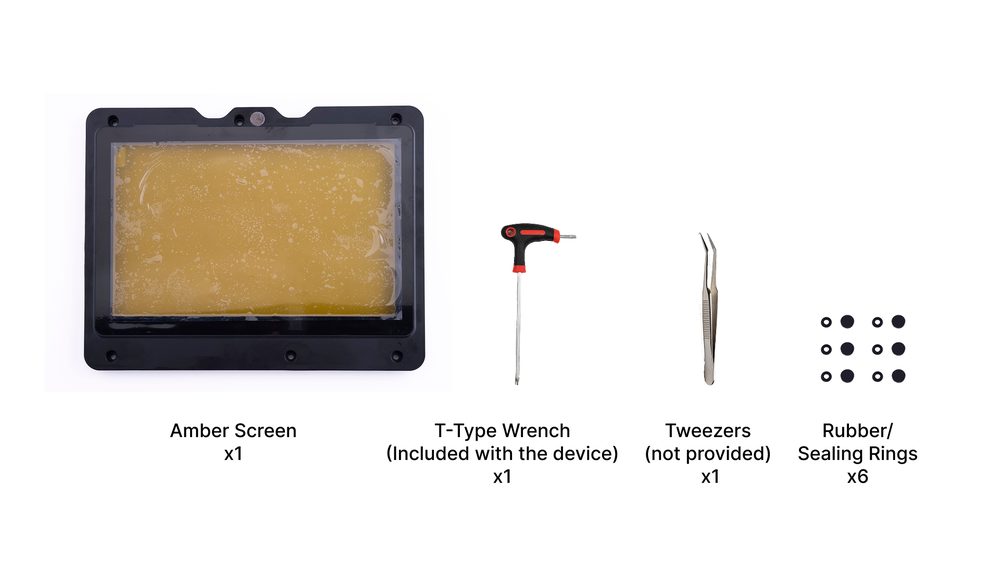

2. 스크린 포장의 내용물을 확인하고 필요한 공구를 준비합니다.
나사 작업 요령
· 나사는 하나씩 한 번에 풀지 말고 전체를 돌아가며 조금씩 풀어야, 화면이 기울어지며 남은 나사가 걸리는 것을 방지할 수 있습니다.
· T자형 렌치의 짧은 쪽을 나사 구멍에 넣고 긴 쪽을 잡아 돌리면 토크가 커져 나사를 미리 푸는 데 유리합니다.
· 렌치를 나사 구멍에 끝까지 넣고 아래로 눌러 밀착시킨 뒤 돌려야 힘이 고르게 전달됩니다.
· 전동 드라이버나 드릴로 나사를 무리하게 조이지 마십시오.

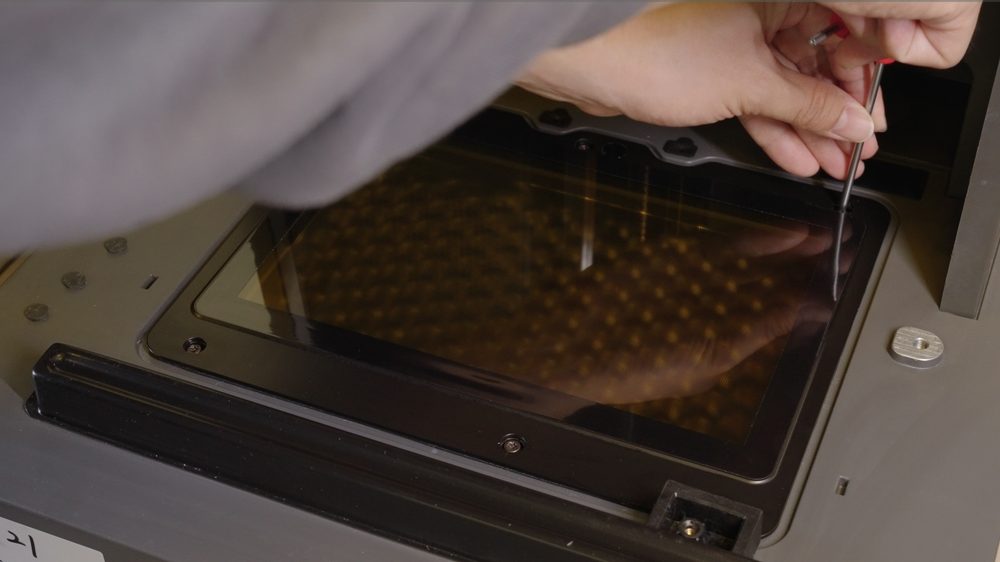

3. 뾰족한 핀셋이나 일자 드라이버로 고무 마개를 제거합니다.

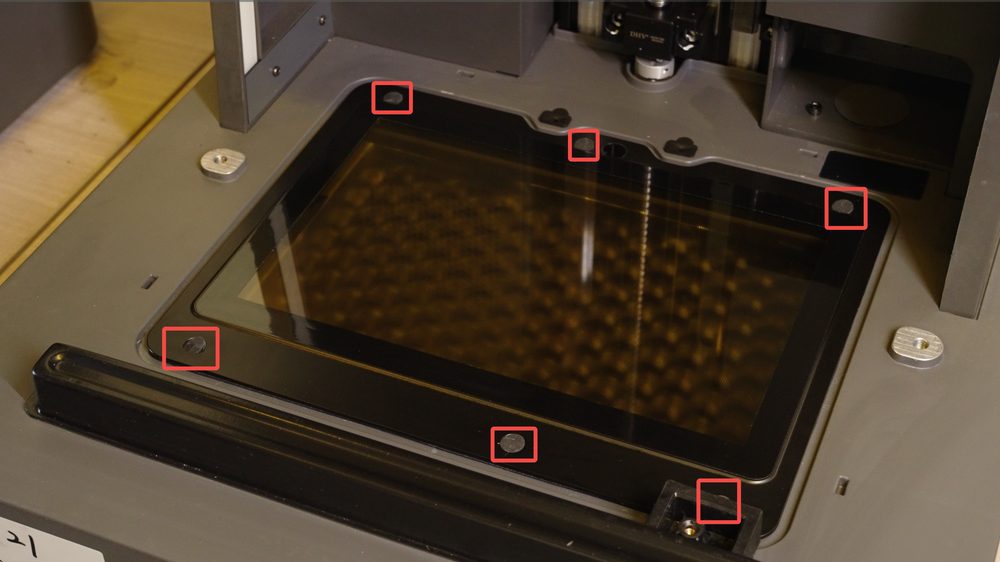

4. T자형 렌치로 나사 6개를 제거합니다.

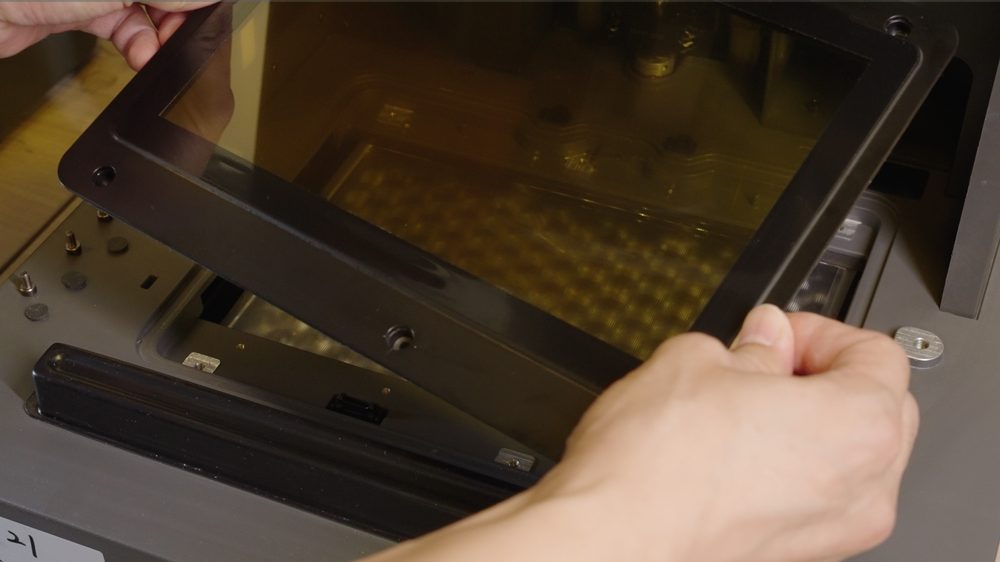

5. 기존 앰버 스크린을 조심스럽게 들어냅니다. 이때 나사나 이물질이 기기 내부로 떨어지지 않도록 주의하십시오.

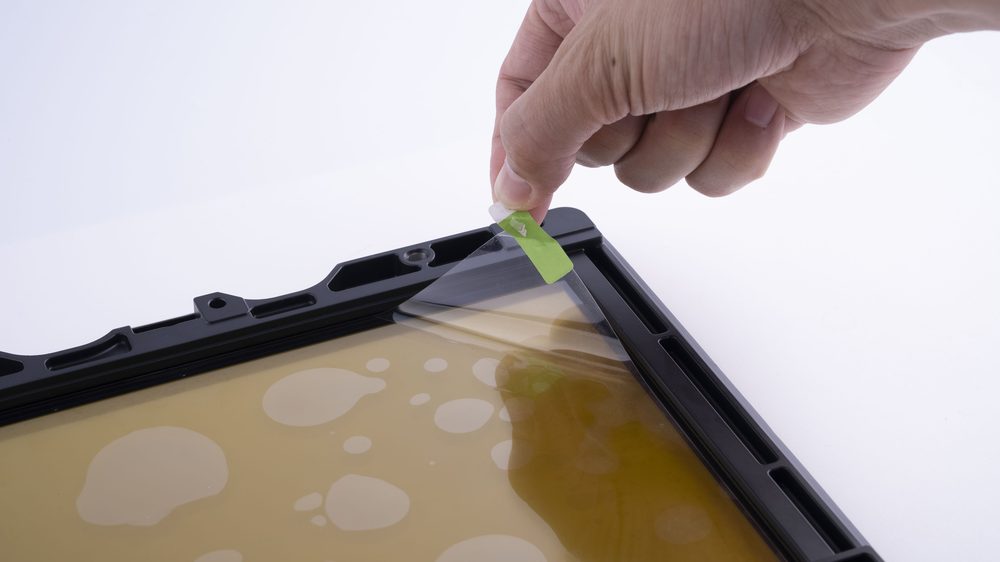

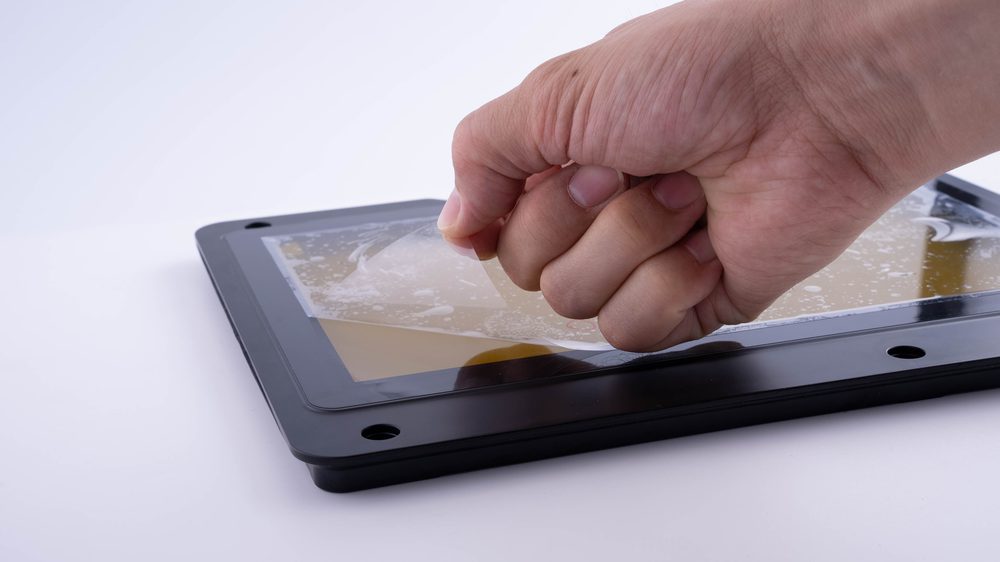

6. 새 스크린의 외관을 확인합니다. 아랫면의 방진 필름을 제거한 뒤 스크린 커넥터에 맞춰 기기에 장착하고, 이어서 앞면의 방진 필름을 제거합니다.

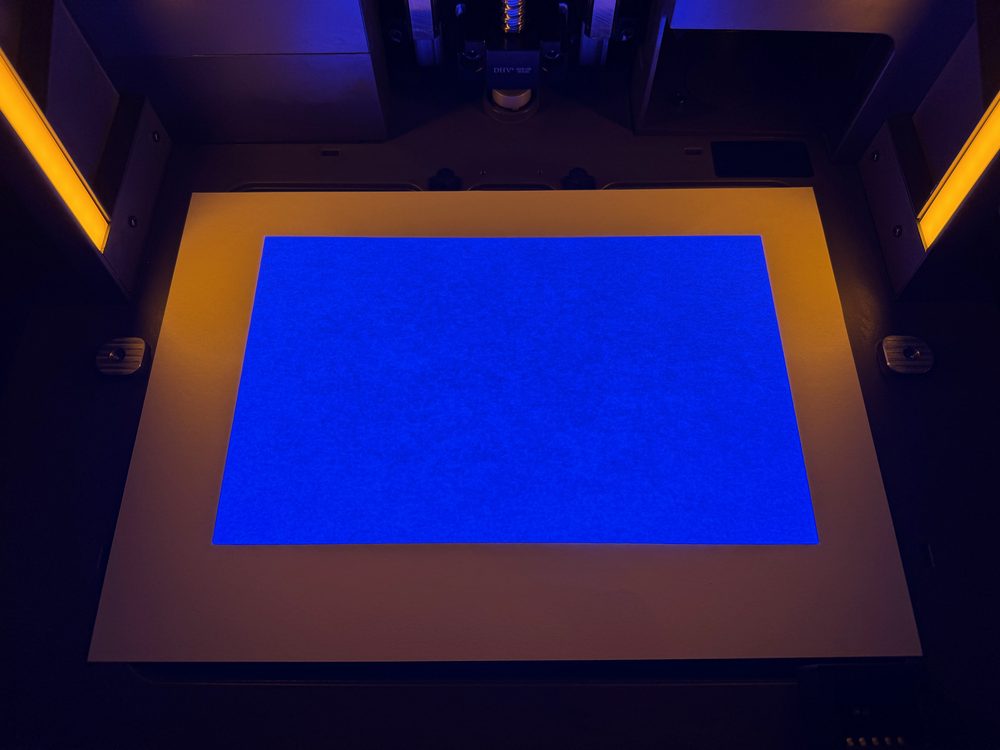

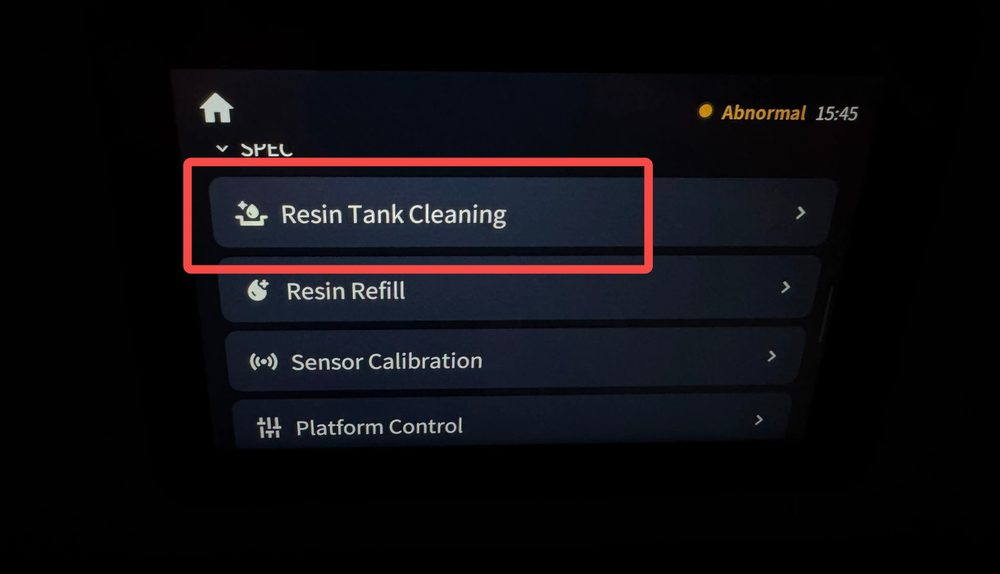

7. LCD 스크린 위에 깨끗한 A4 용지를 올려놓습니다. 기기 전원을 켜고 조작 화면의 설정 메뉴로 이동해 [Tray Cleaning]을 선택하면 LCD 스크린에 이미지가 투사됩니다. 이상이 없는지 확인하고, 이미지에 문제가 있으면 고객지원에 문의하십시오.

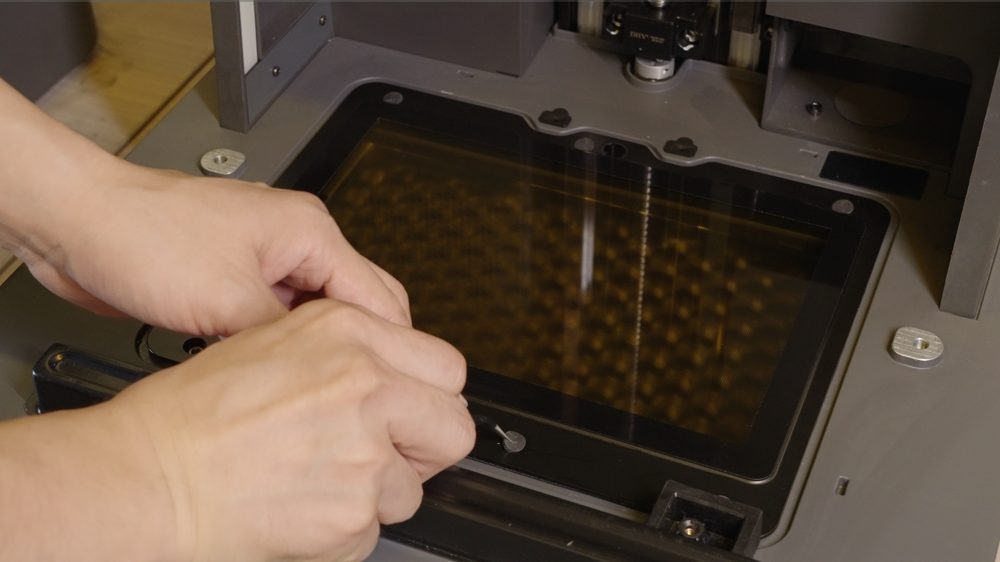

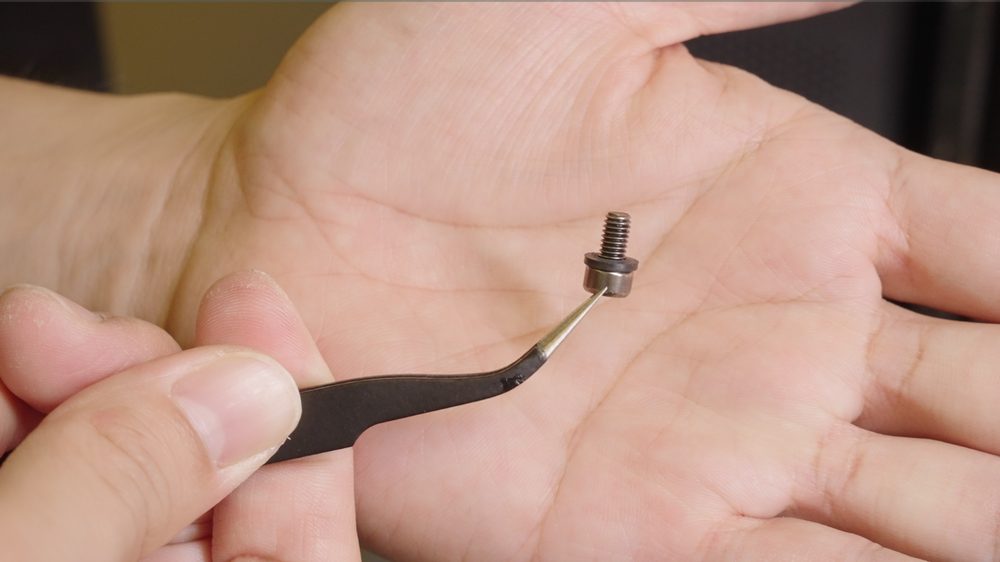

8. 새 스크린이 정상적으로 투사되는 것을 확인했으면 기기 전원을 끕니다. 나사를 가볍게 조인 뒤 — 이때 아래 그림처럼 나사와 실링 링을 함께 사용해야 합니다 — 완전히 조이고 고무 마개를 다시 끼웁니다.

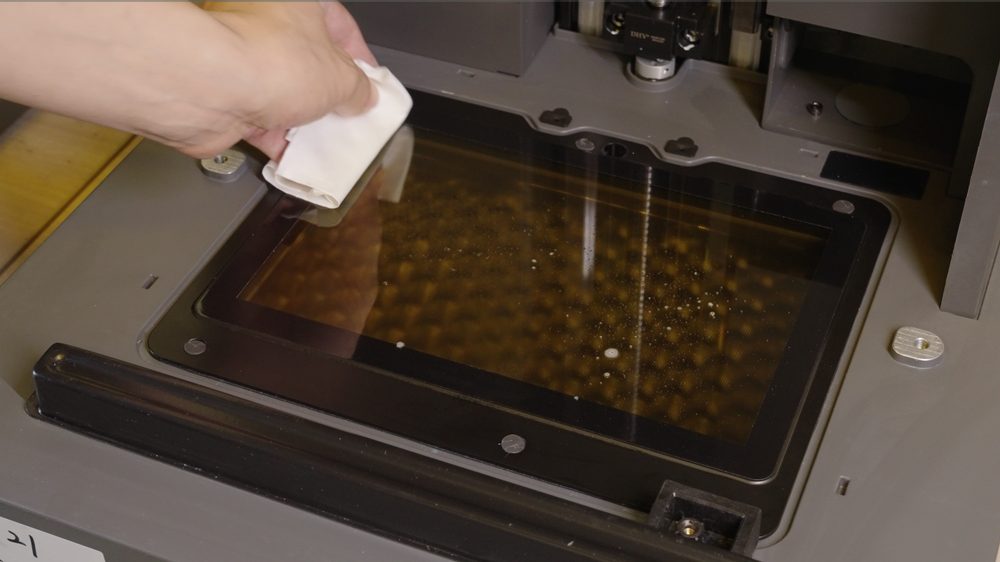

9. 유리 세정액과 부직포로 LCD 스크린을 한 방향으로 닦아 냅니다.
10. LCD 스크린 교체가 완료되었습니다.
