1. 기기 설치
1-1. 개봉

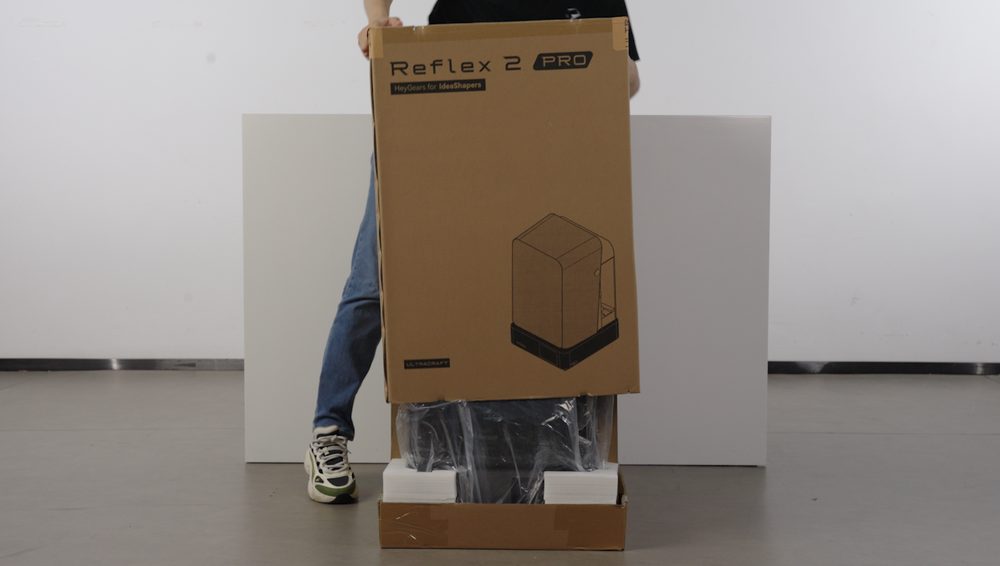

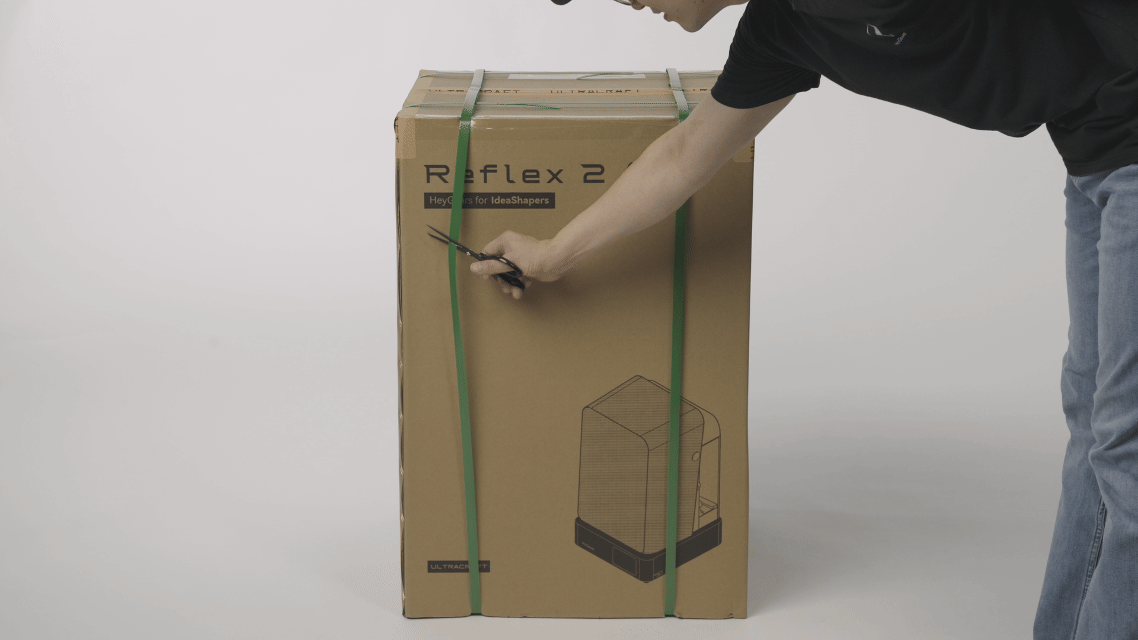

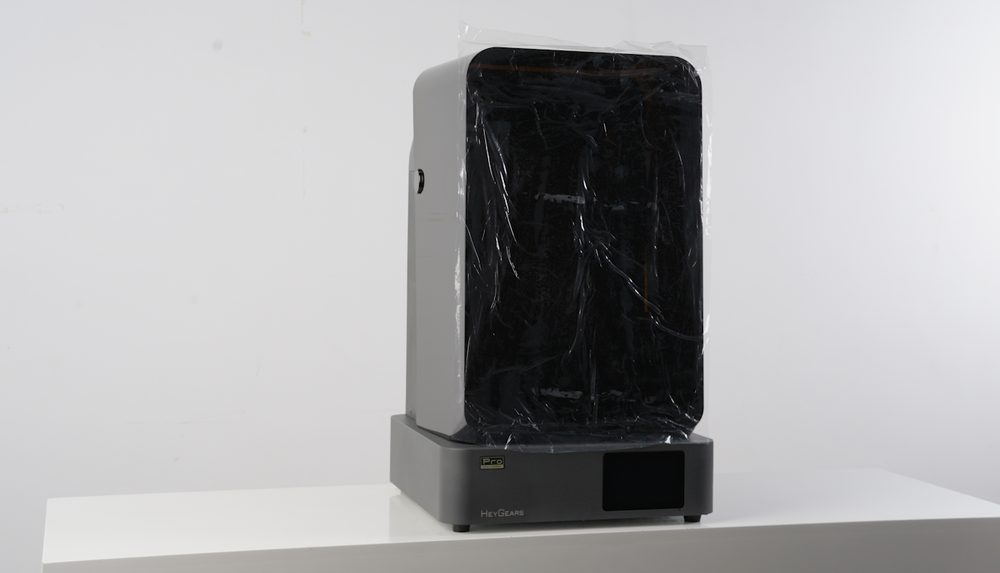

1. 외부 포장의 밴드를 자르고 박스 안의 완충폼을 꺼냅니다.

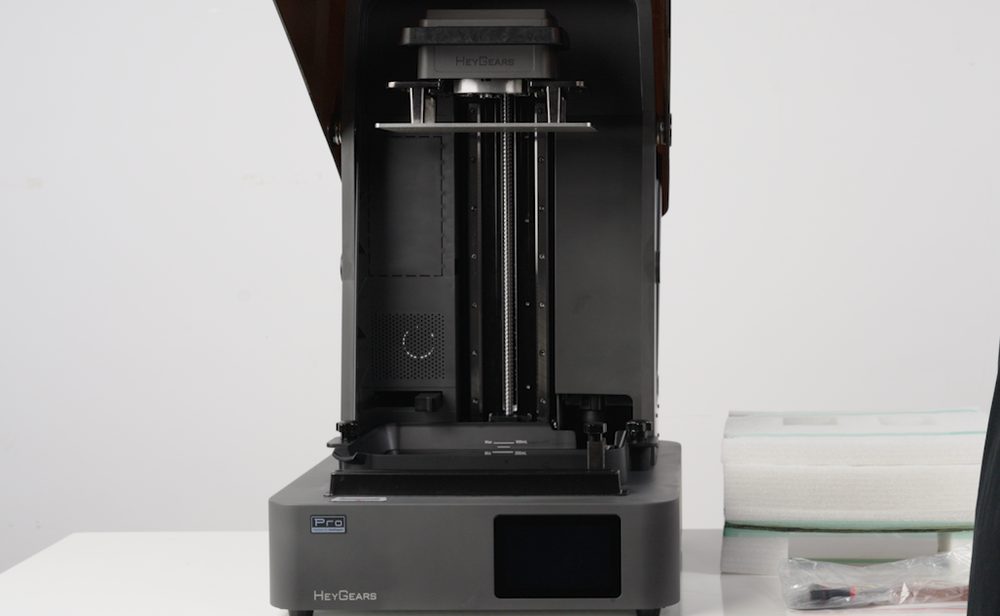

2. 2인 이상이 함께 기기를 평평한 테이블 위에 올려놓습니다.
3. 레진 카트리지 슬롯에서 포장 박스를 제거합니다.

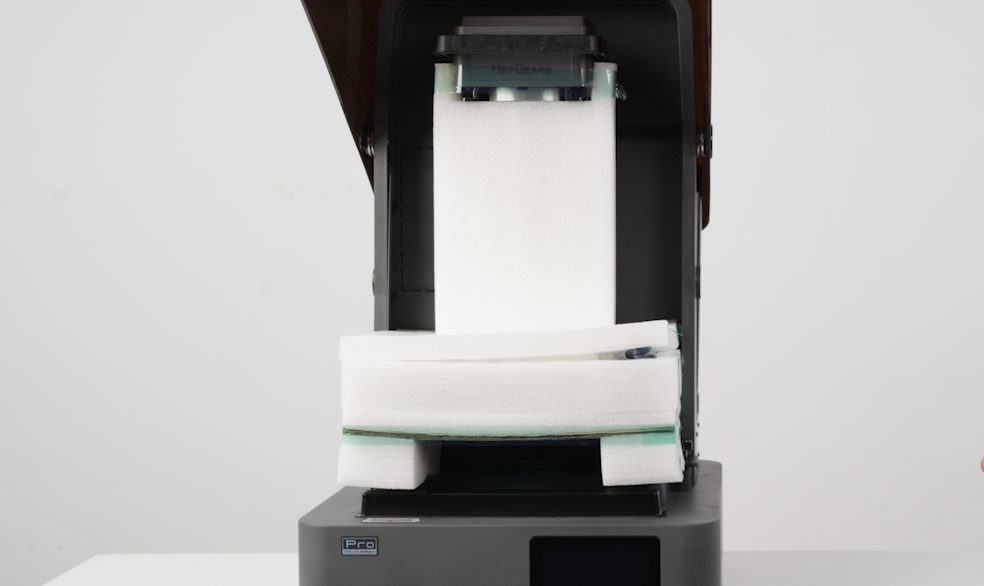

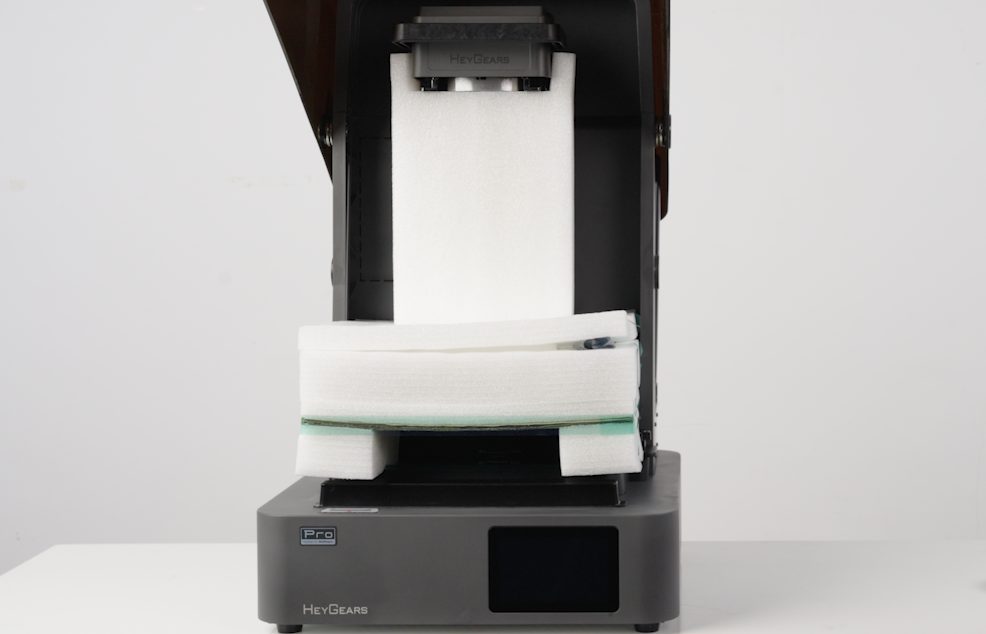

4. 후드를 열고 완충폼을 고정한 테이프를 제거한 뒤, 플랫폼 아래의 고정 폼을 빼냅니다.

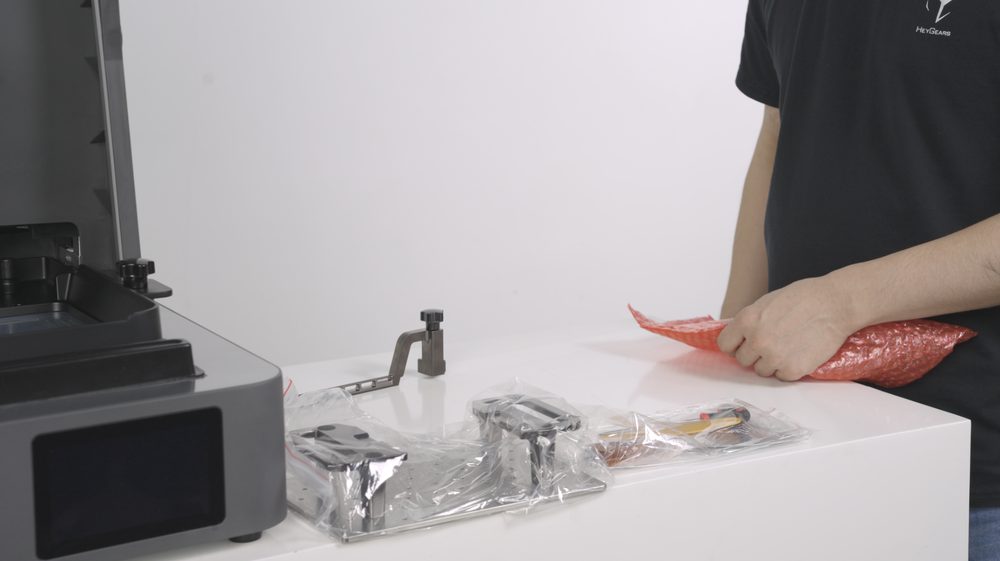

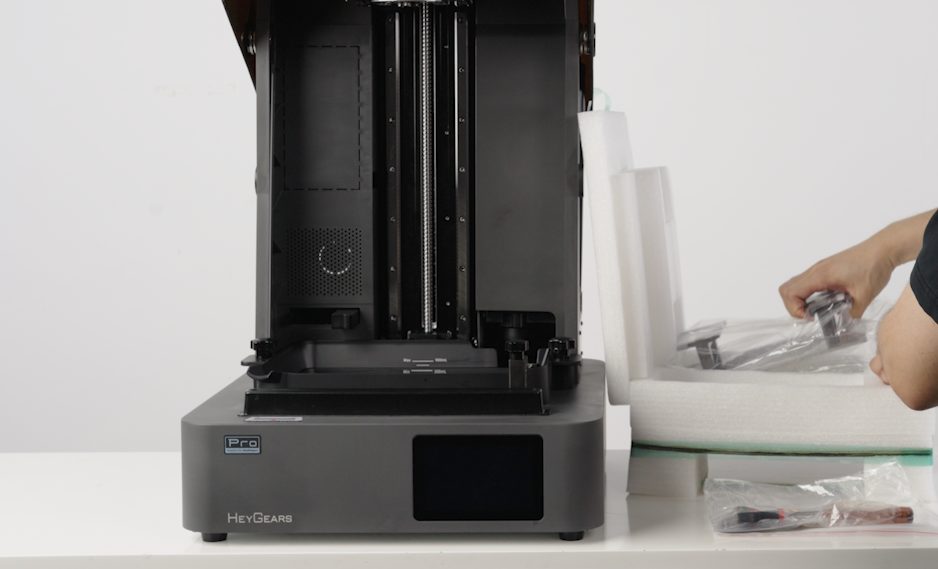

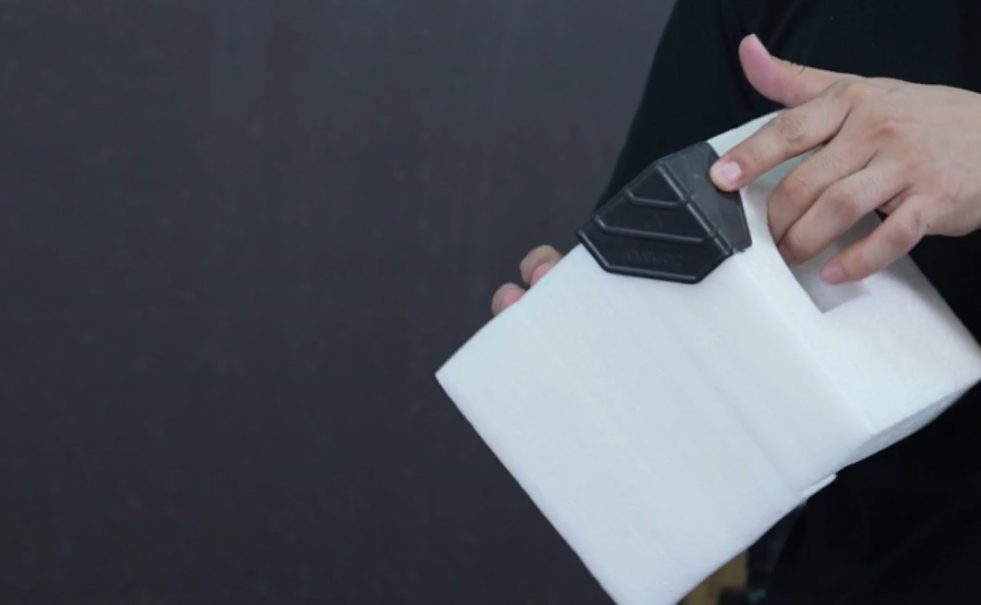

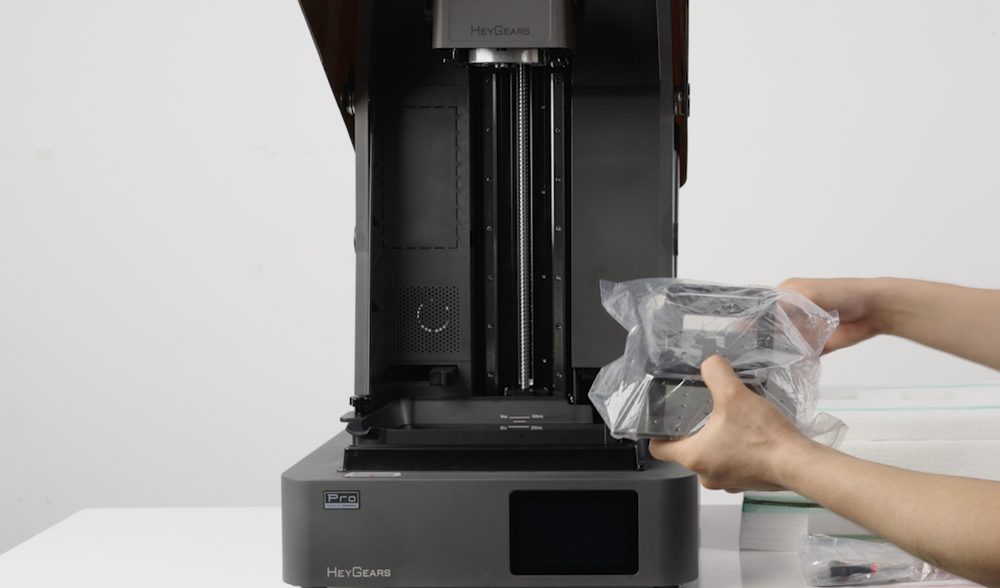

5. 레진 수조 위의 포장 폼을 꺼내 열고, 구성품이 모두 있는지 확인합니다 — 빌드 플랫폼, 히팅 스크레이퍼, 스패출러, T자형 렌치.

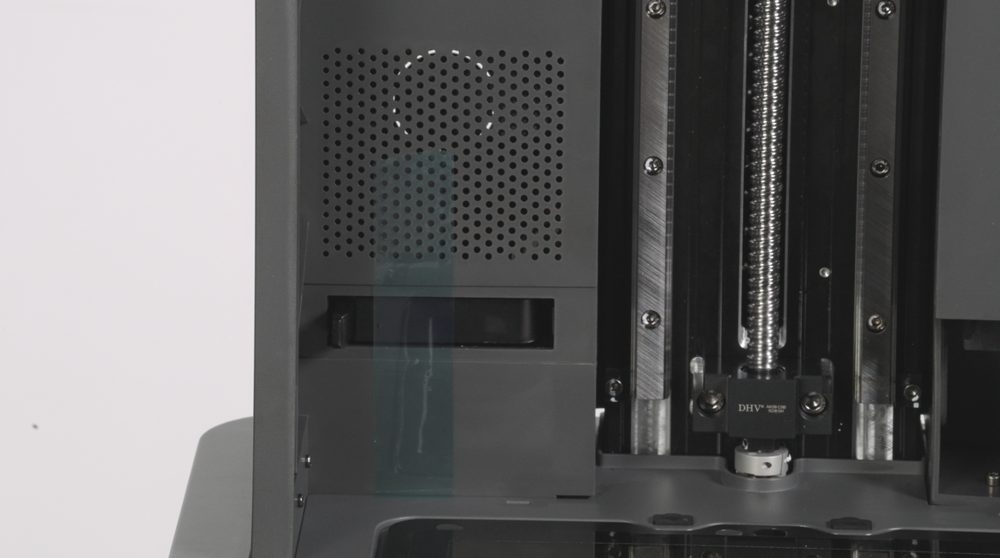

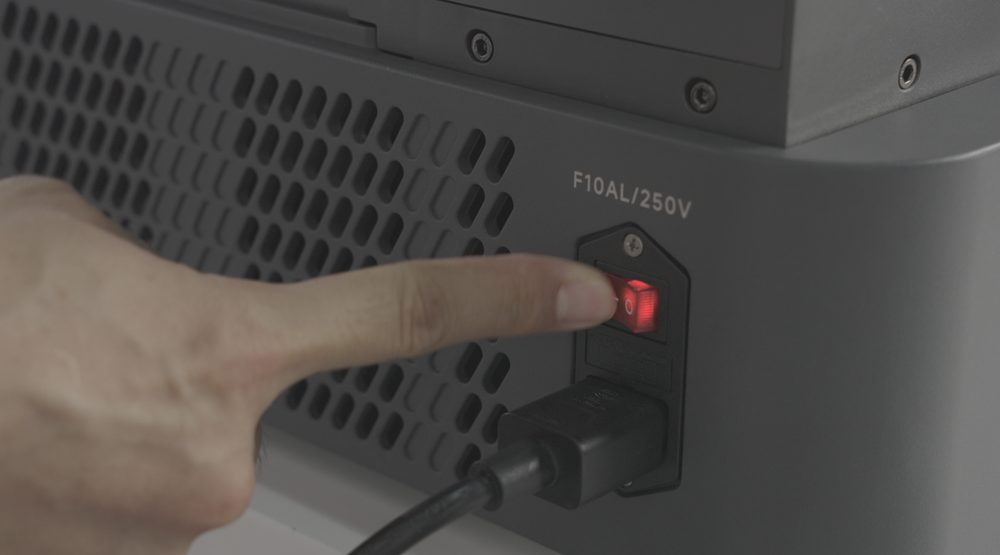

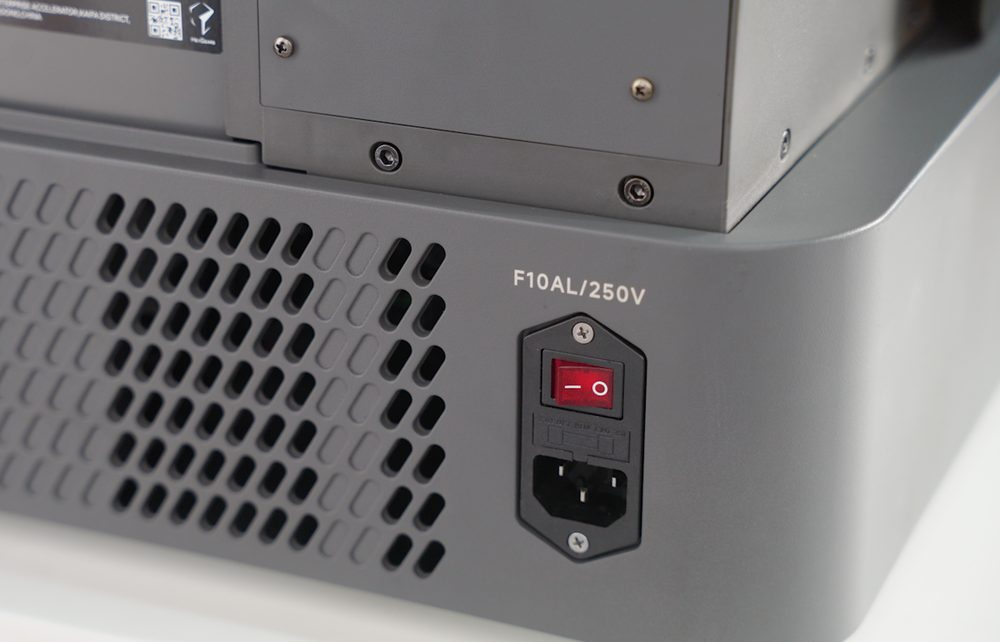

6. 레진 수위 센서의 테이프를 제거하고, 전원을 연결한 뒤 기기를 켭니다.

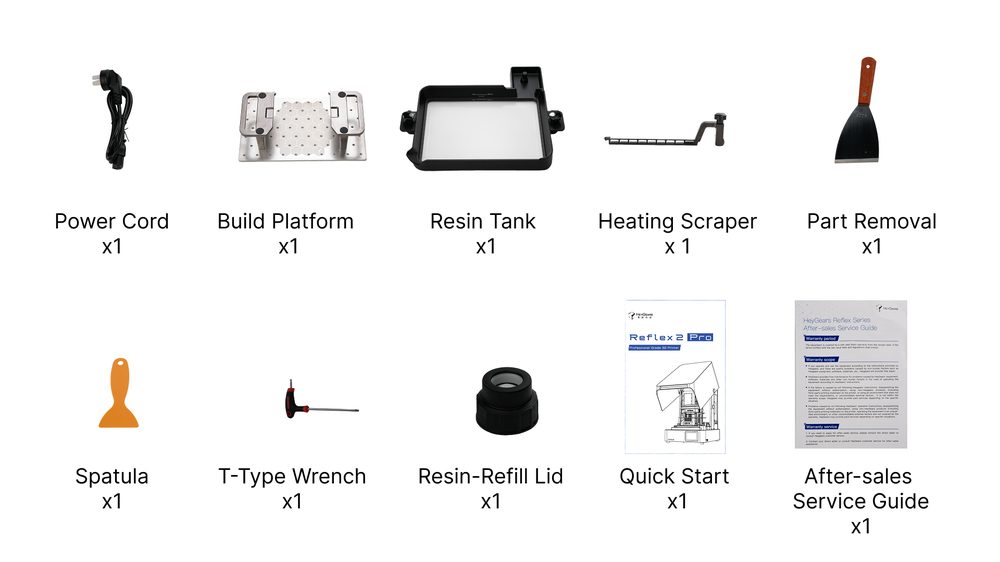

1-2. 구성품 확인
1-3. 초기 설치 가이드 진행
1. 최초로 전원을 켜면 기기가 자동으로 초기 설치 가이드로 진입합니다.

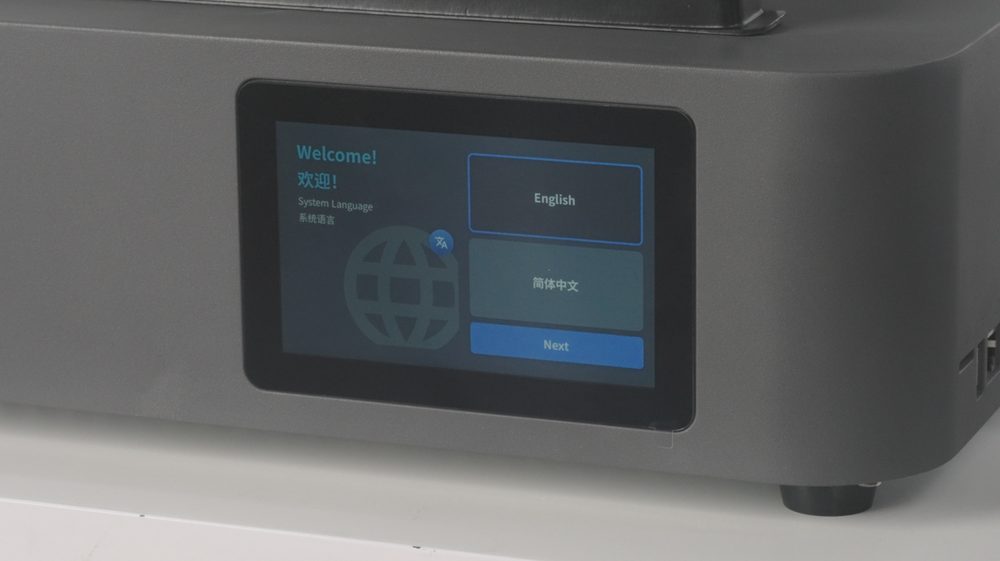

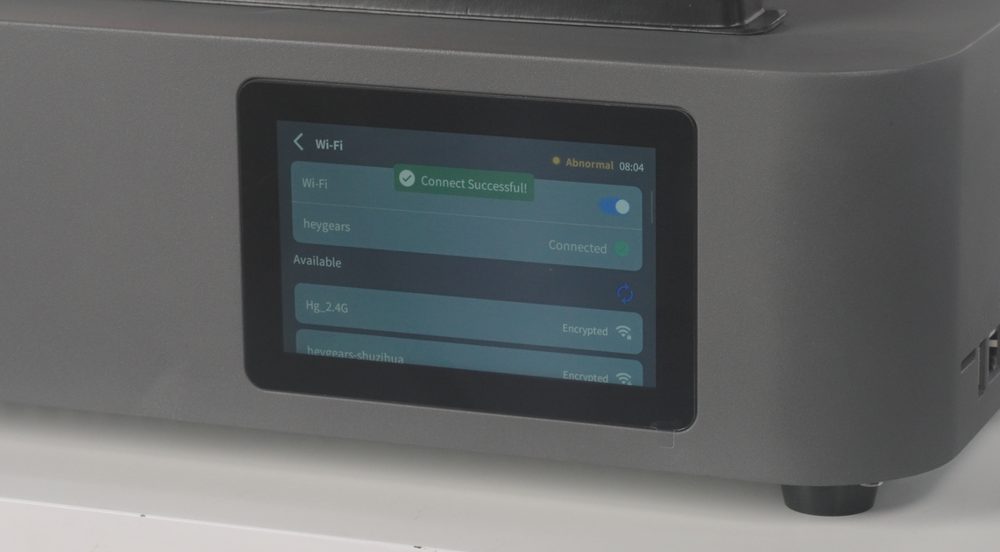

2. 안내에 따라 언어를 선택한 뒤, 기기를 네트워크에 연결합니다. (지역은 Asia, tokyo로 선택)

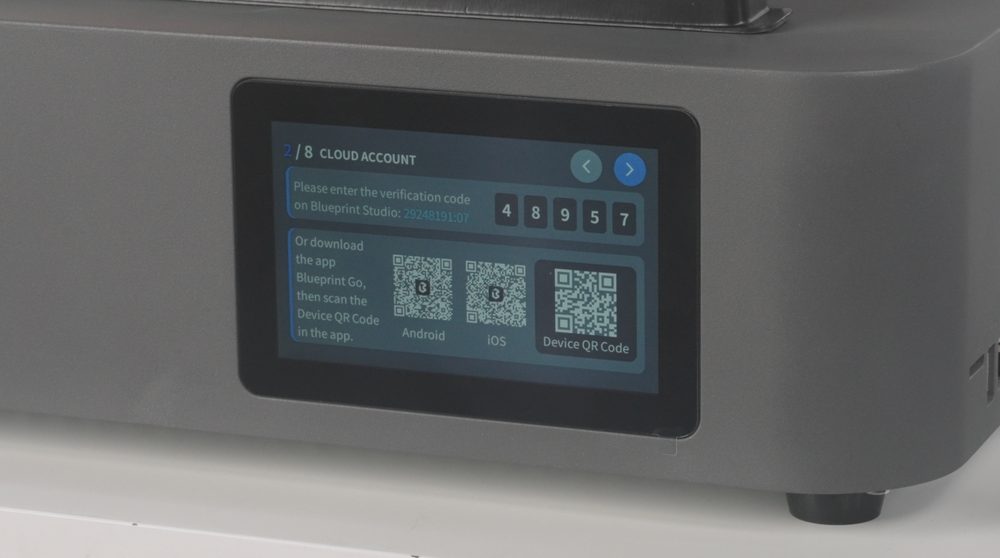

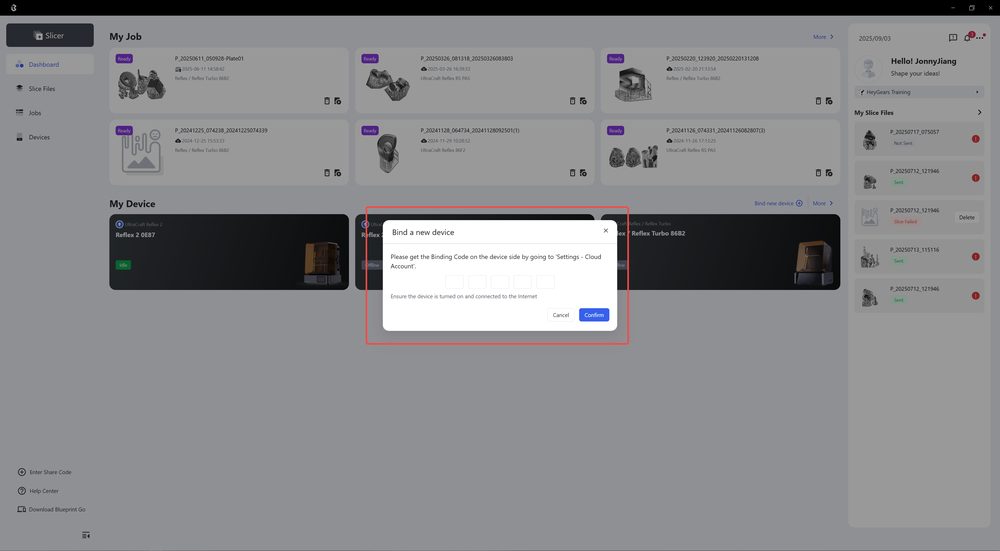

3. Blueprint Studio를 실행하고 [My Devices]에서 [Bind new device]를 클릭한 뒤, 기기 화면에 표시된 바인딩 코드를 입력합니다.

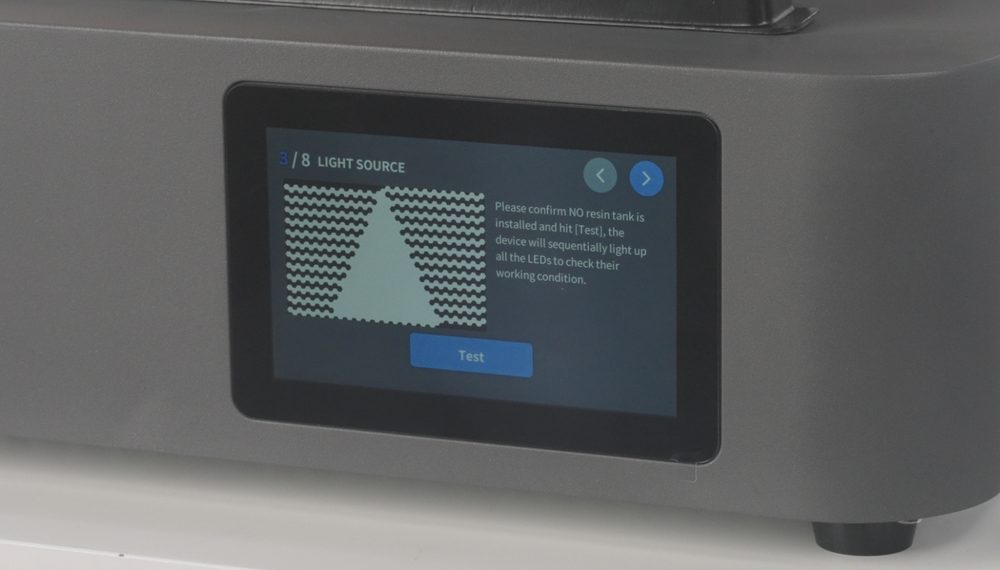

4. 바인딩이 완료되면 기기에서 레진 수조를 분리하고 [Test]를 클릭해 광원 자가 점검을 진행합니다.

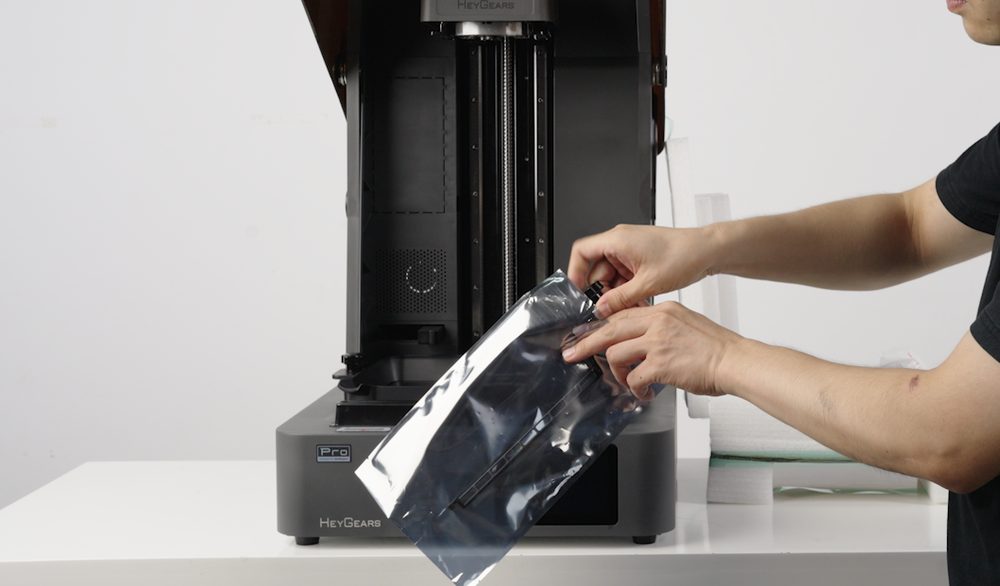

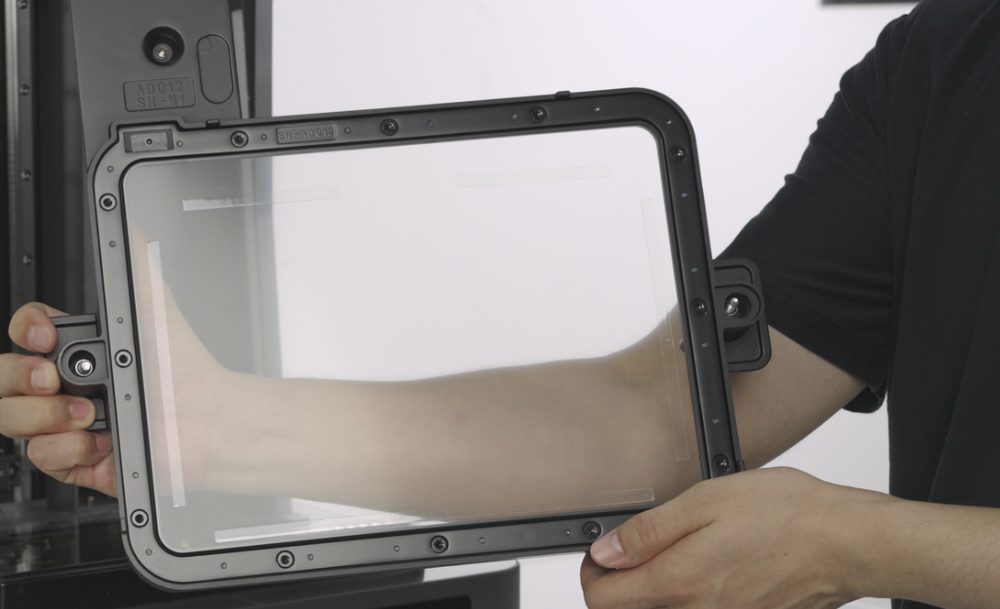

5. 포장 봉투에서 레진 수조를 꺼냅니다.

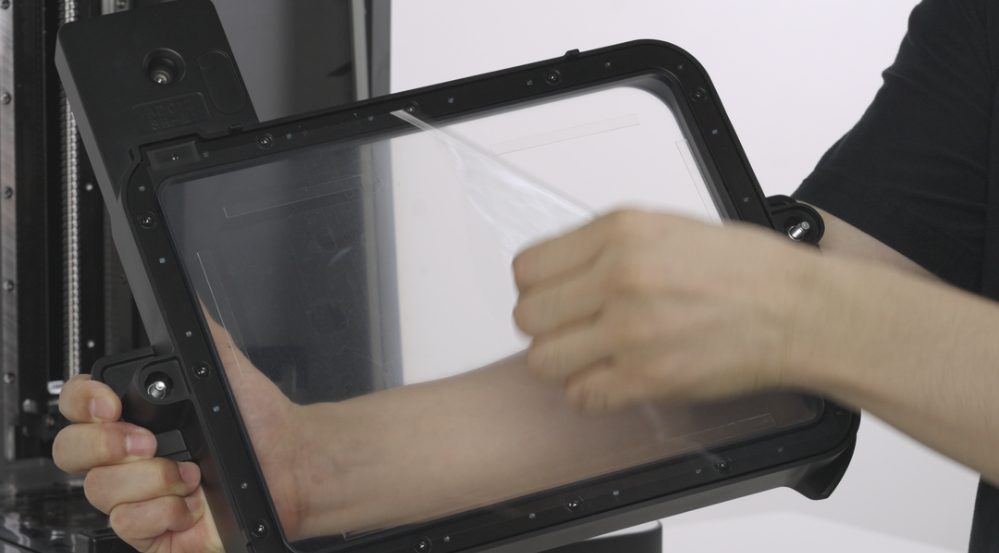

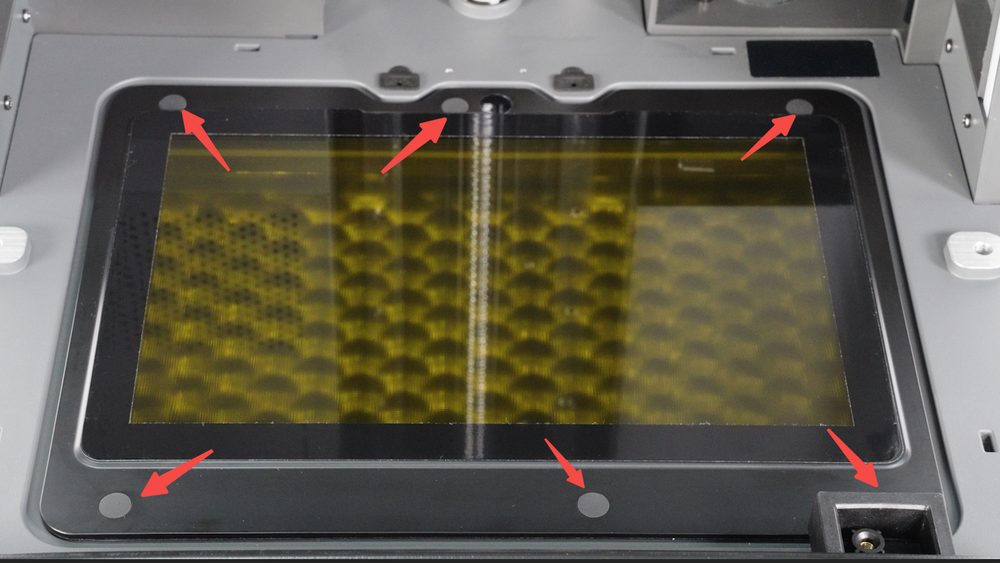

중요 — 레진 수조의 이형 필름 아래에 보호 필름이 부착되어 있습니다. 천천히 조심스럽게 떼어내십시오. (이형 필름 아래의 받침 패드가 함께 떨어지지 않도록 주의하십시오.)

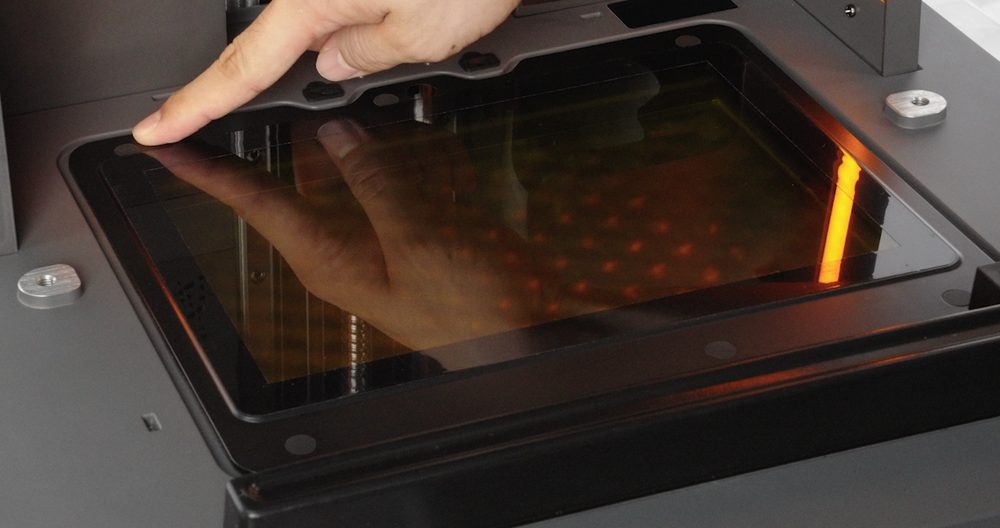

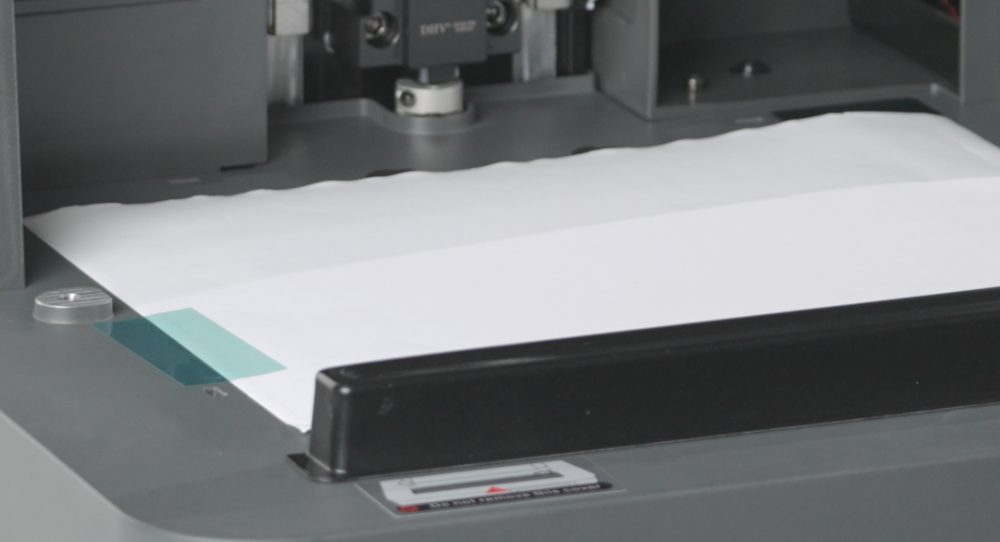

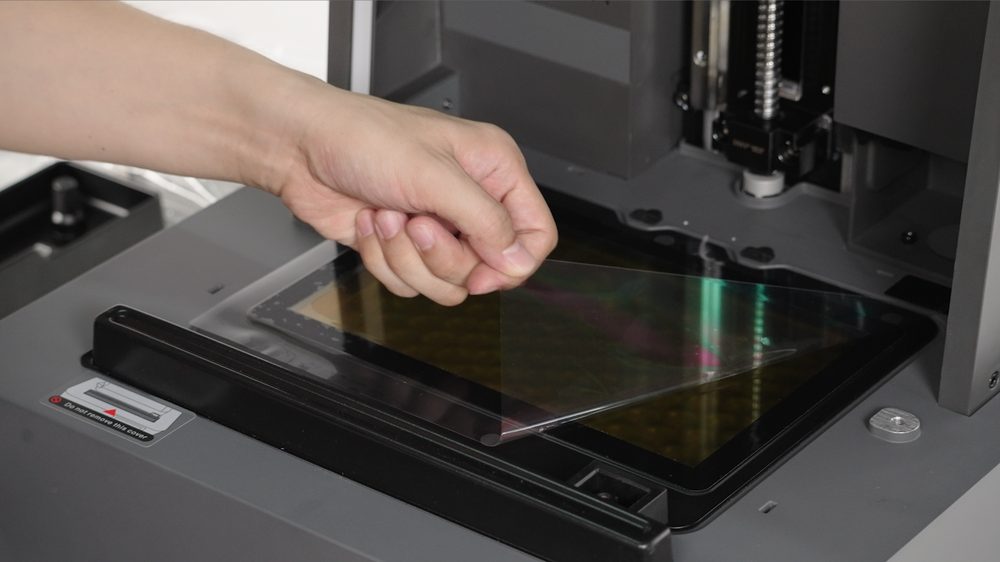

6. LCD 스크린 위의 보호 필름을 제거합니다. (보호 필름은 두 가지 종류가 있으며, 실제 수령하신 제품 기준으로 확인하십시오.)
참고 — 기기 베이스의 비닐 필름은 청결 유지에 도움이 되므로 그대로 두는 것을 권장합니다.

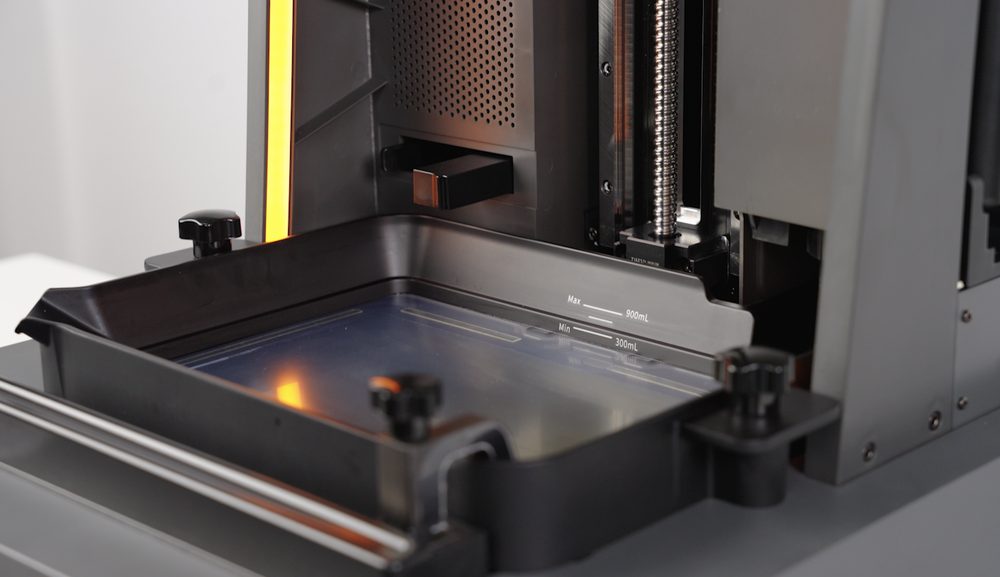

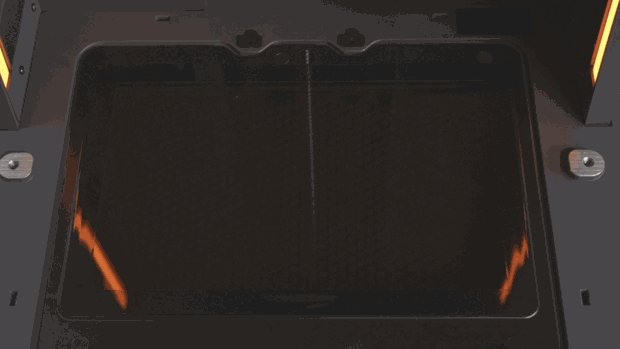

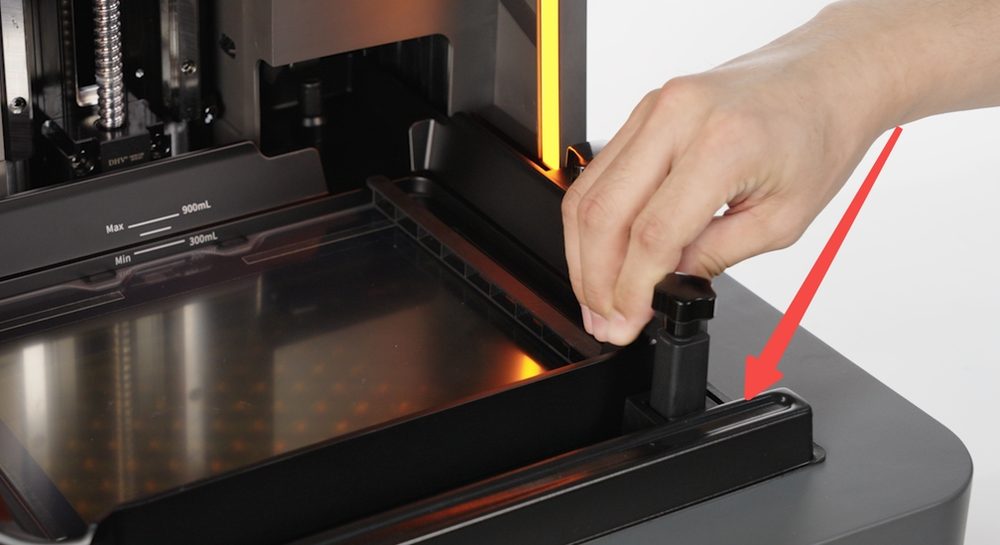

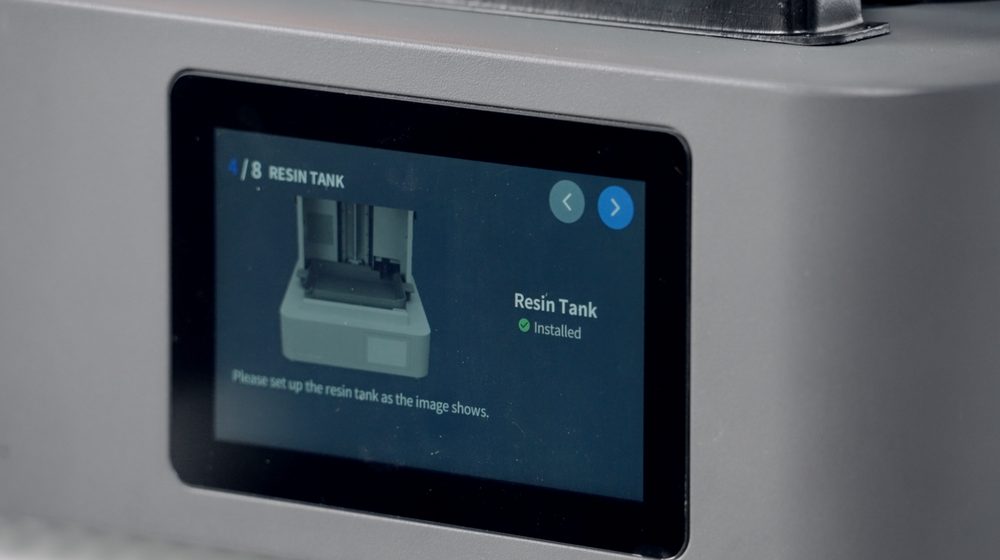

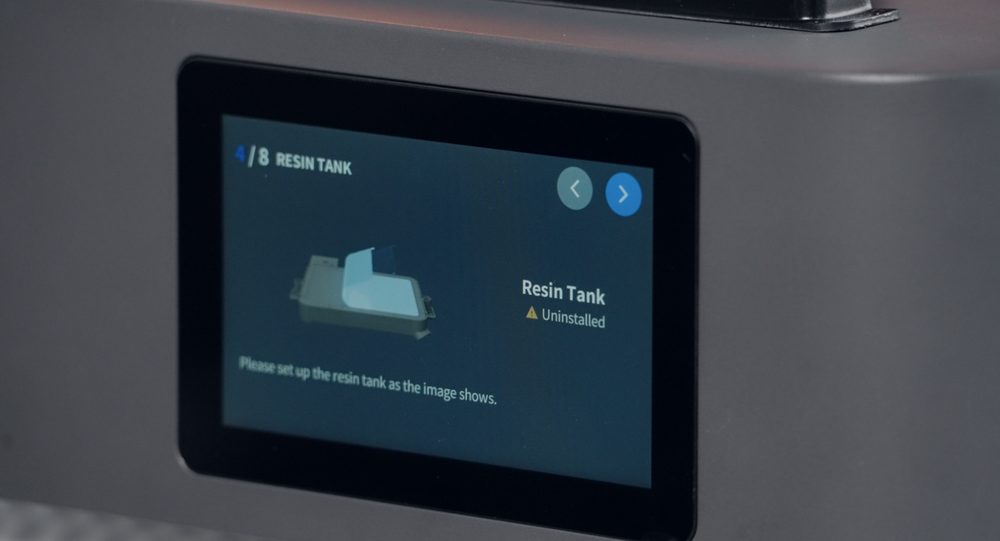

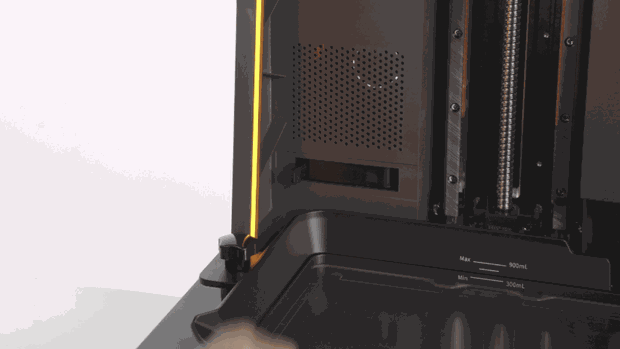

7. LCD 스크린 위에 레진 수조를 장착하고, 레버를 측면으로 눌러 레진 수위 센서를 펼칩니다.

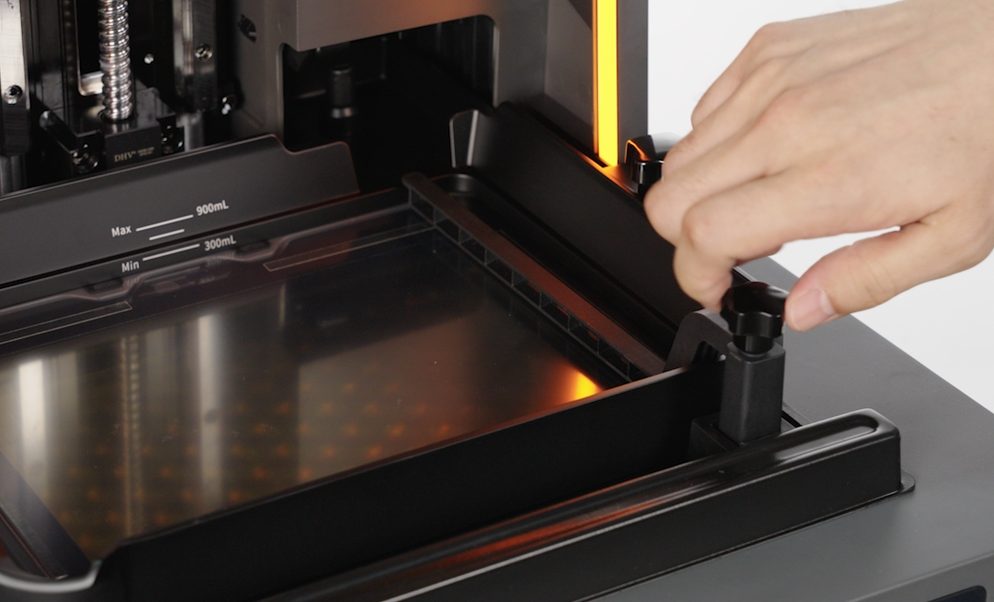

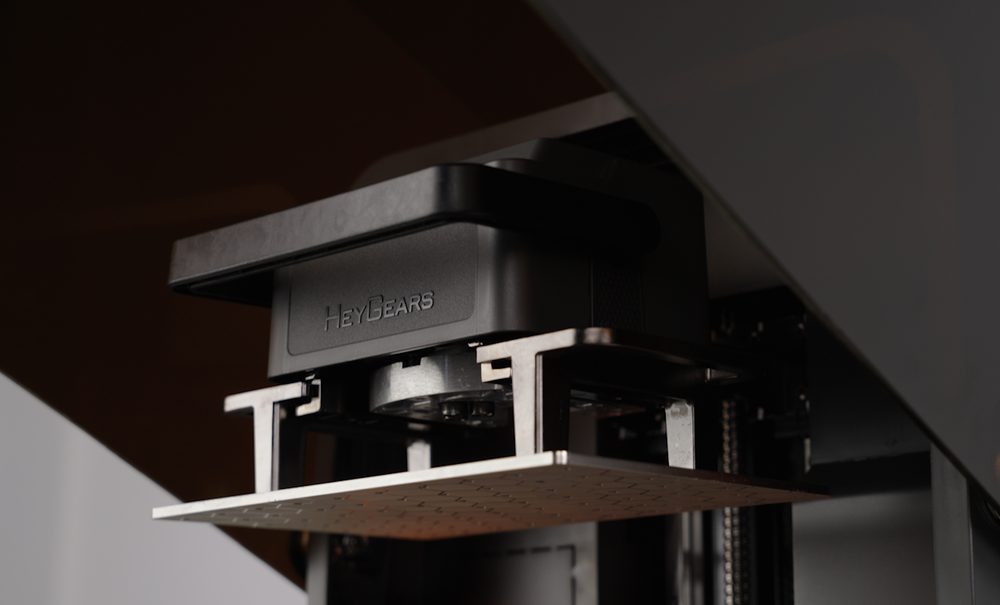

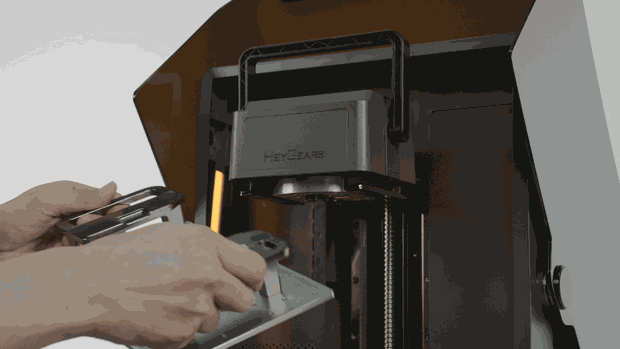

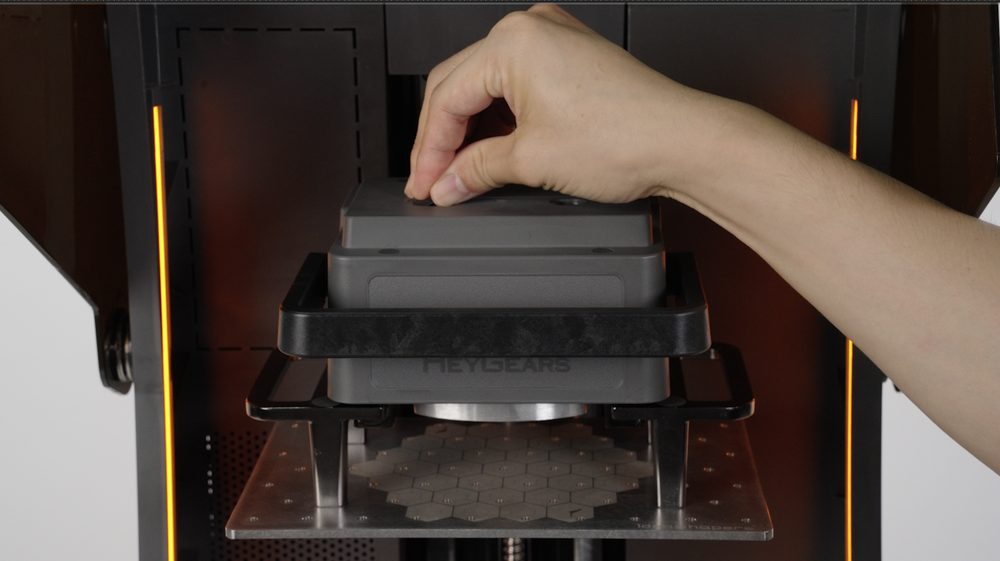

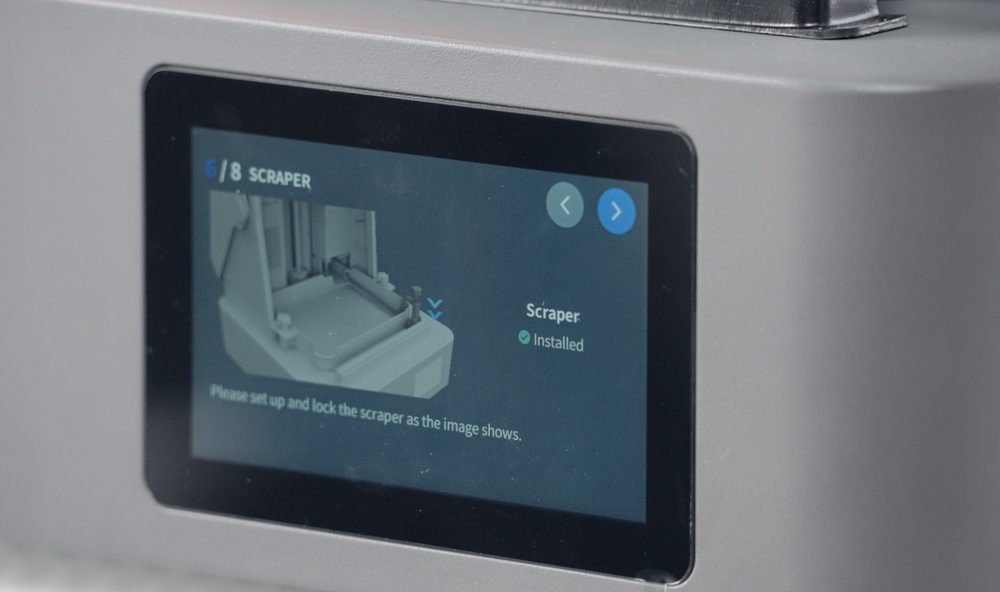

8. 빌드 플랫폼과 히팅 스크레이퍼를 장착합니다.

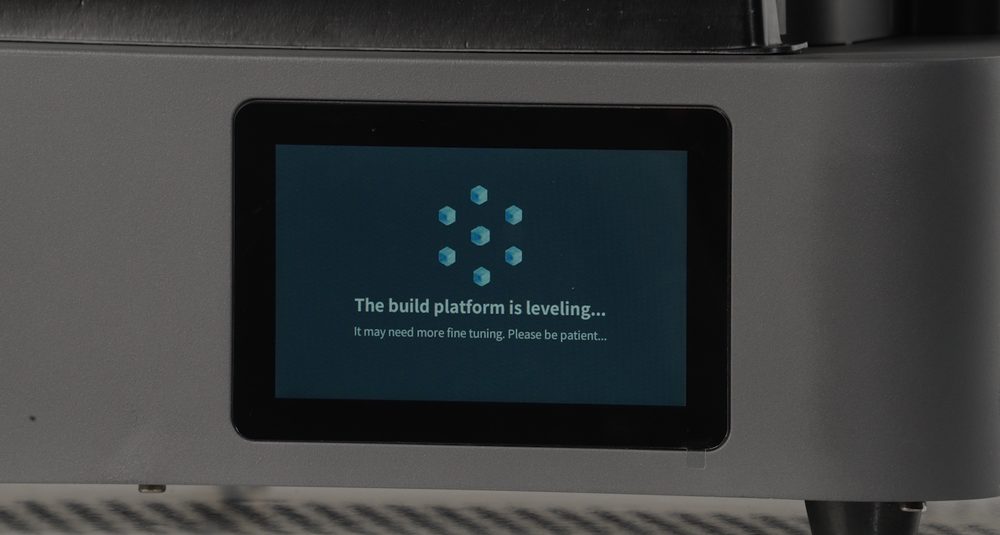

9. 플랫폼 레벨링 전에 스크레이퍼가 맨 오른쪽에 위치해 있는지 확인한 뒤 [Leveling]을 클릭합니다. (레벨링 가이드를 통과하지 못하면 「3-3. 빌드 플랫폼 레벨링」을 참고하십시오.)
참고 — 스크레이퍼가 수조의 맨 오른쪽 끝으로 복귀하지 않으면 수동으로 옮겨 주십시오.

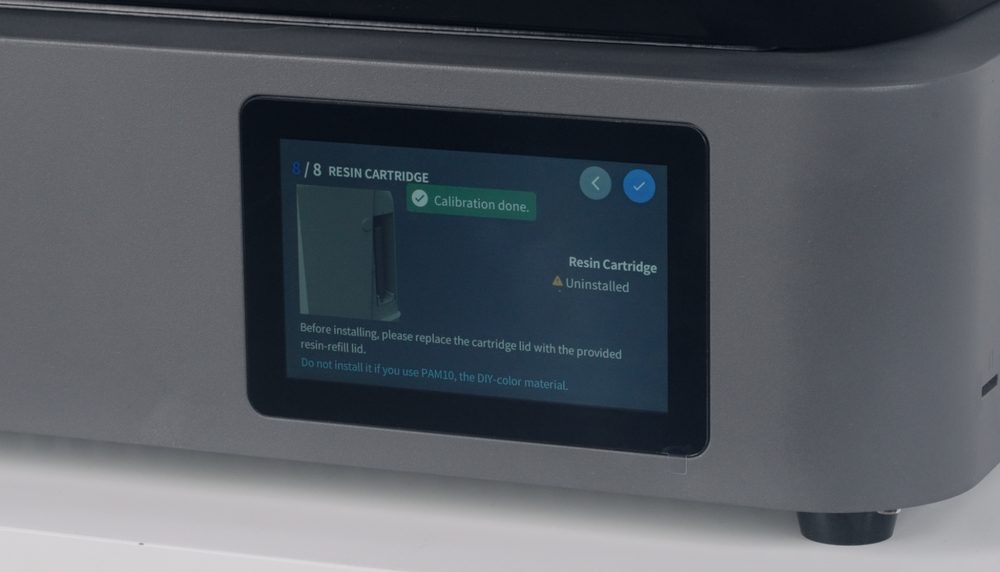

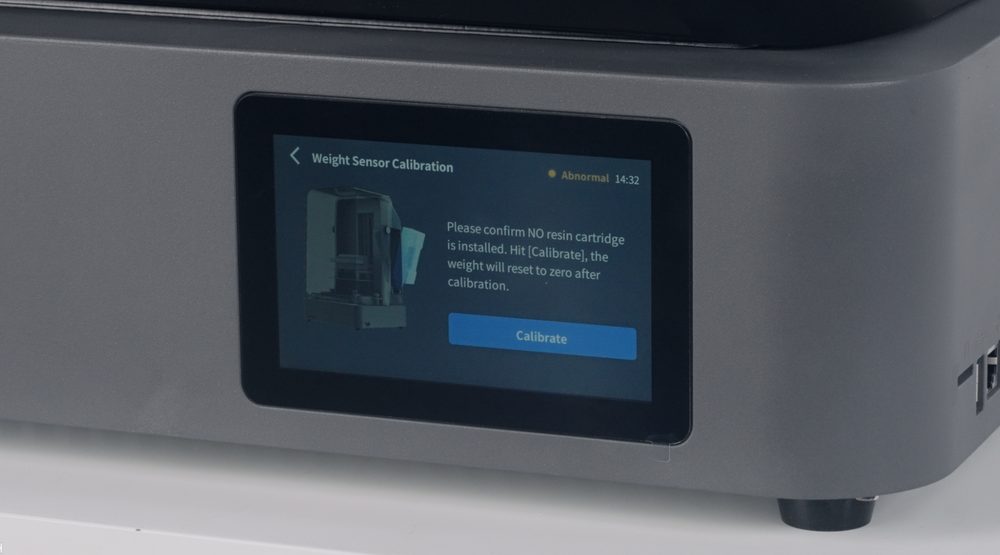

10. 무게 센서 보정
• 레진 병이 삽입되지 않은 상태에서 [Calibrate]를 클릭합니다.
11. 레진 병 장착

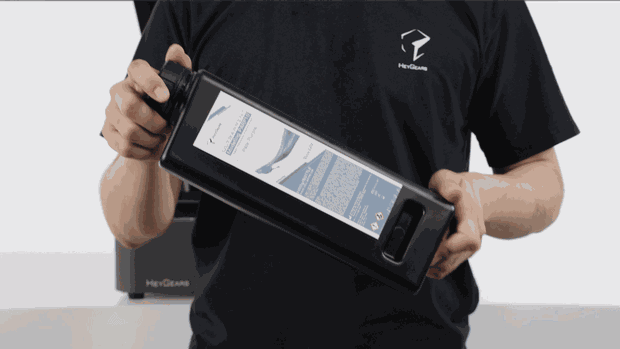

• 레진 병을 3~5분간 흔들어 줍니다.

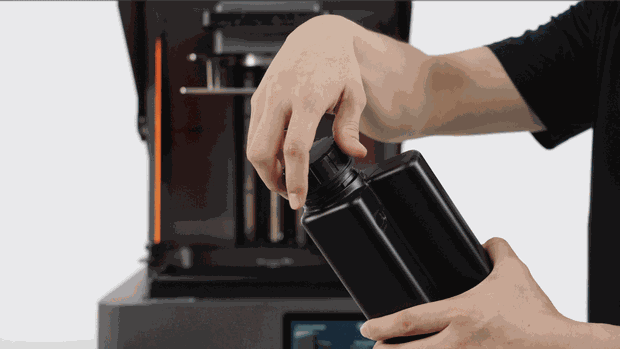

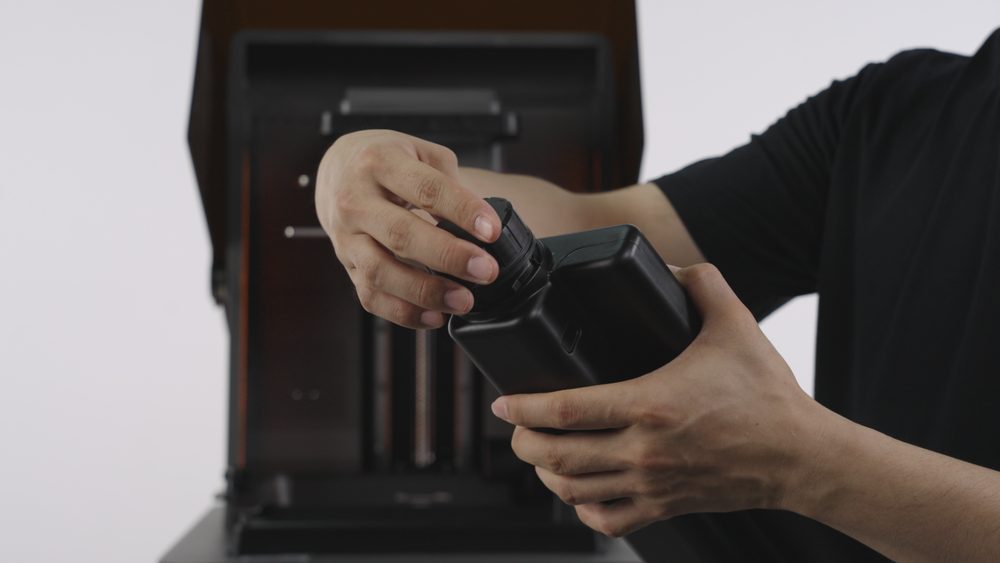

• 레진병에 동봉된 레진 리필 뚜껑을 옮겨 장착합니다. (구형 레진 보틀 사용자는 새 리필 뚜껑으로 교체하실 것을 권장합니다.)
참고 — 레진병의 밀봉 캡은 버리지 말고 보관하십시오.

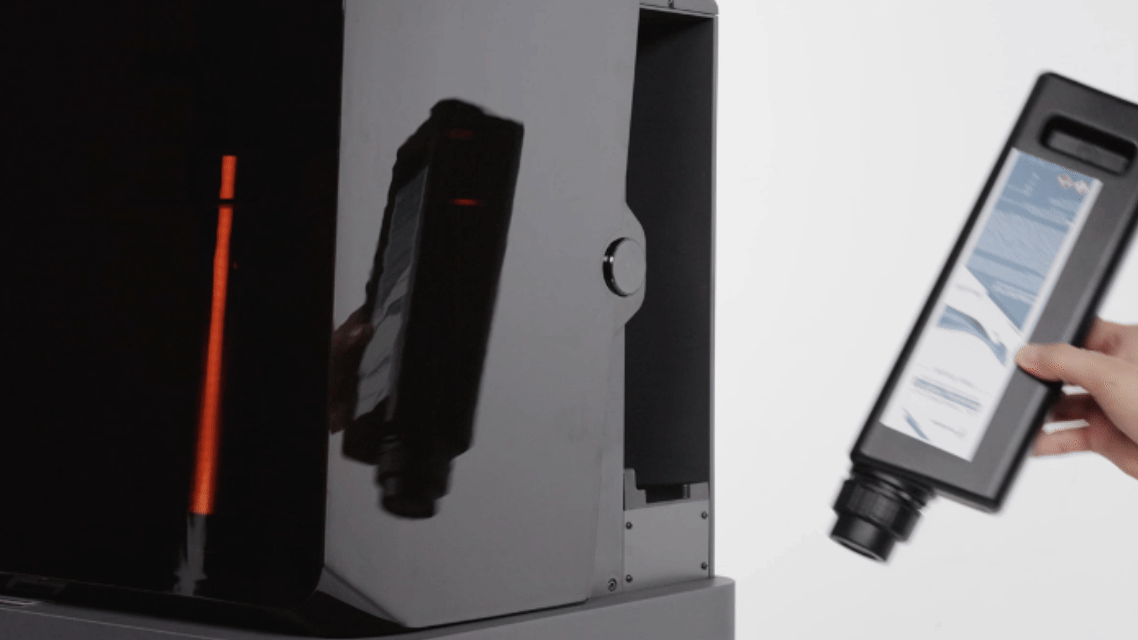

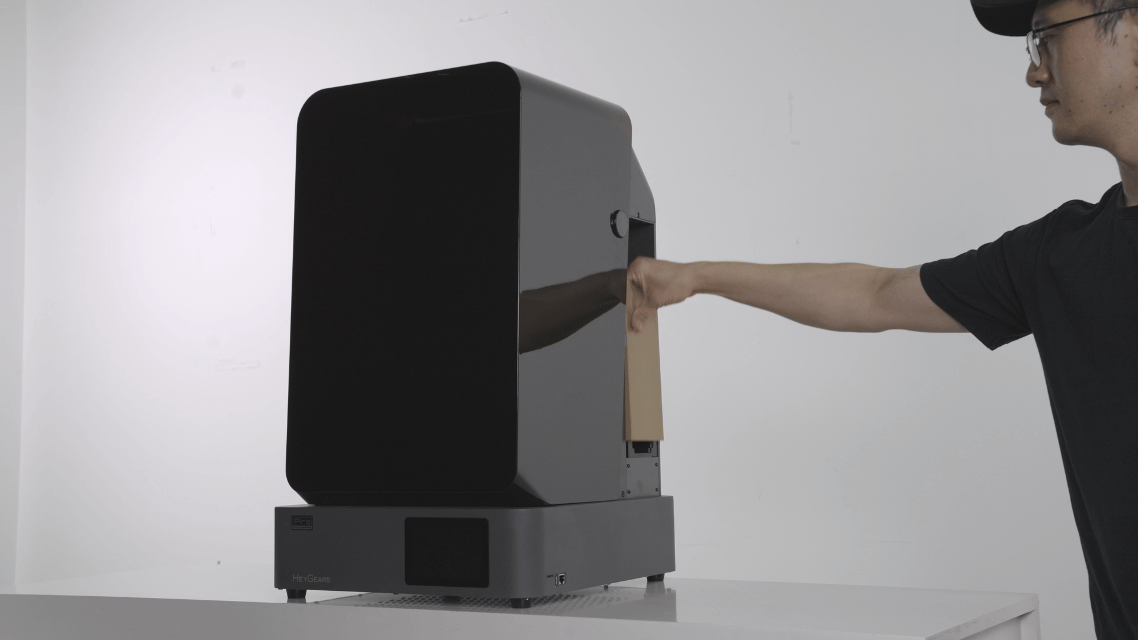

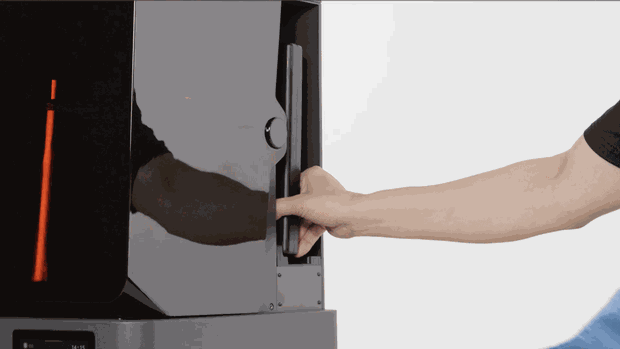

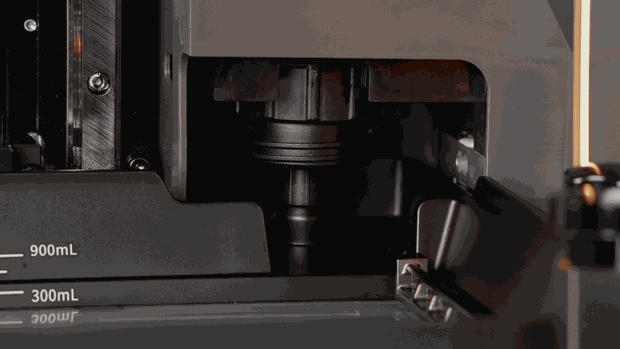

• 레진 카트리지를 레진 카트리지 슬롯에 삽입합니다.
중요 — Blueprint Studio 바인딩 후 시스템 업그레이드가 필요한지 확인하고, 필요 시 즉시 OTA 시스템 업그레이드를 진행하십시오.

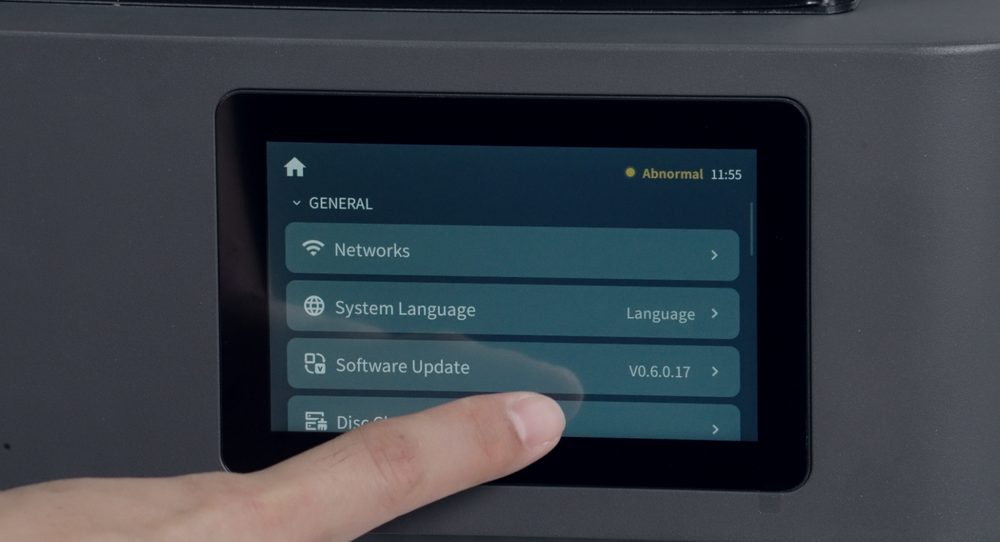

A. 기기에서 — 설정 화면에 진입해 아래로 스크롤하여 소프트웨어 업데이트를 찾습니다.

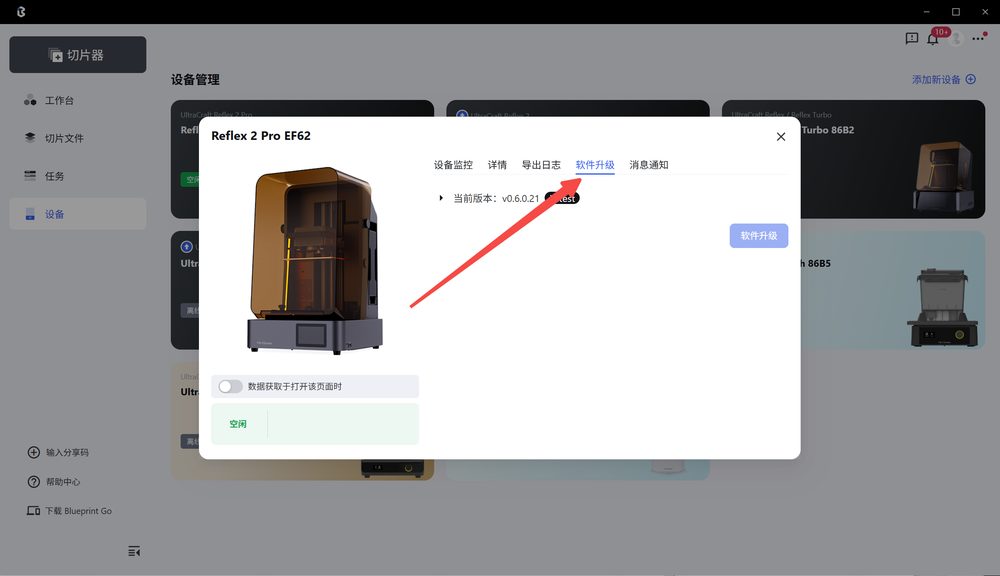

B. 슬라이서에서 — Blueprint Studio의 [Software Upgrade]를 클릭합니다.
2. 첫 출력
2-1. 전처리
• Blueprint Studio 모델 처리

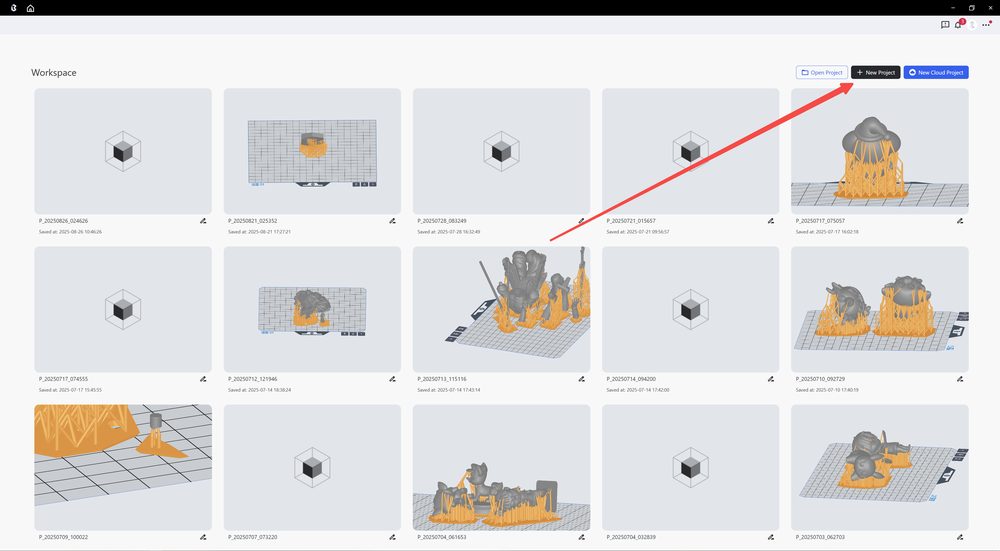

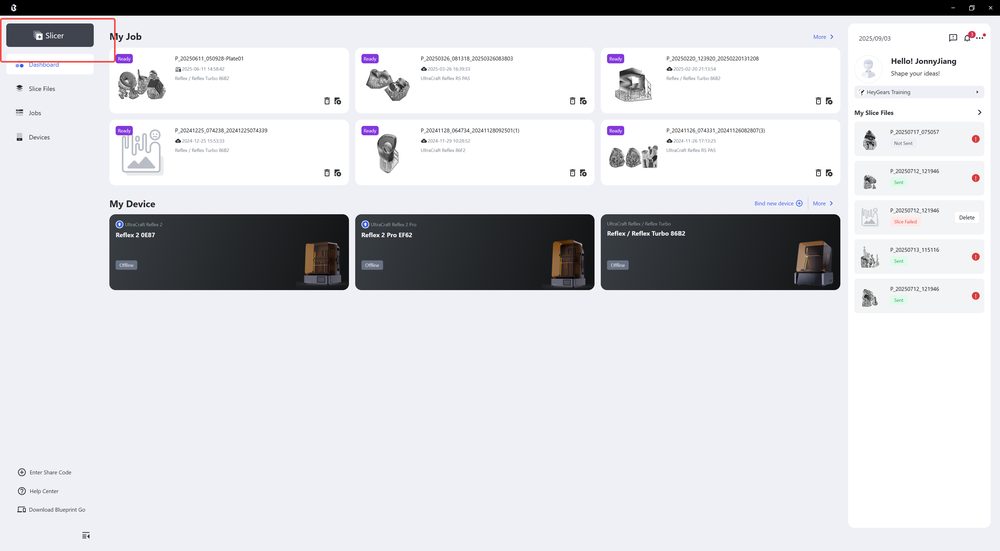

| Step 1. 슬라이서(Slicer) 클릭 | Step 2. 새 프로젝트(New Project) 클릭 |

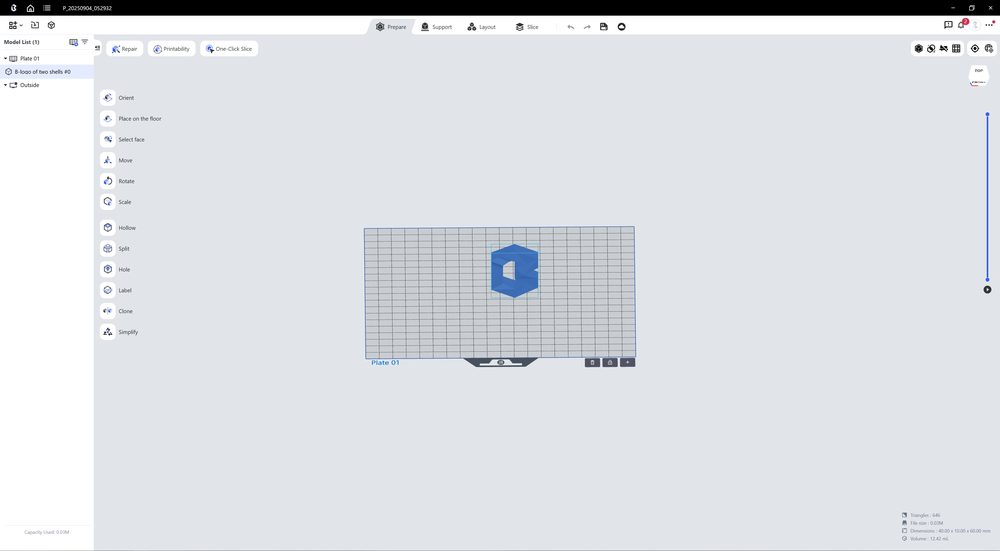

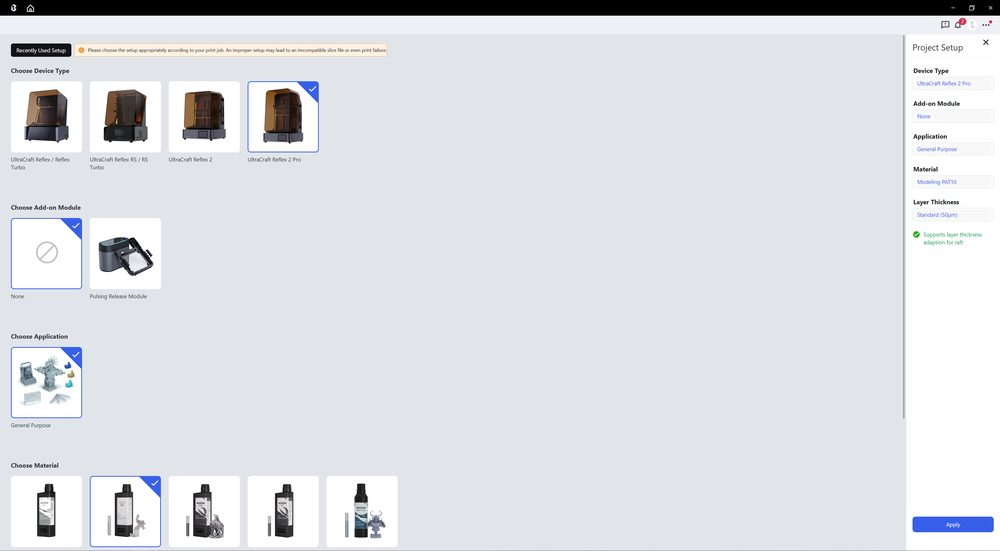

| Step 3. 사용할 기기와 재료를 선택 | Step 4. 모델을 불러온 뒤 속 비움, 홀 생성, 각도 조정 등 진행 |

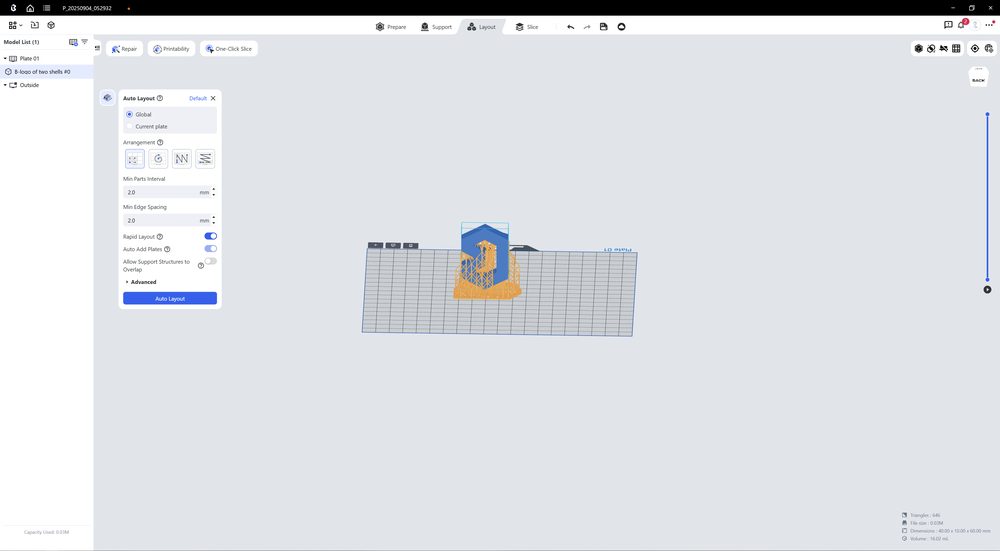

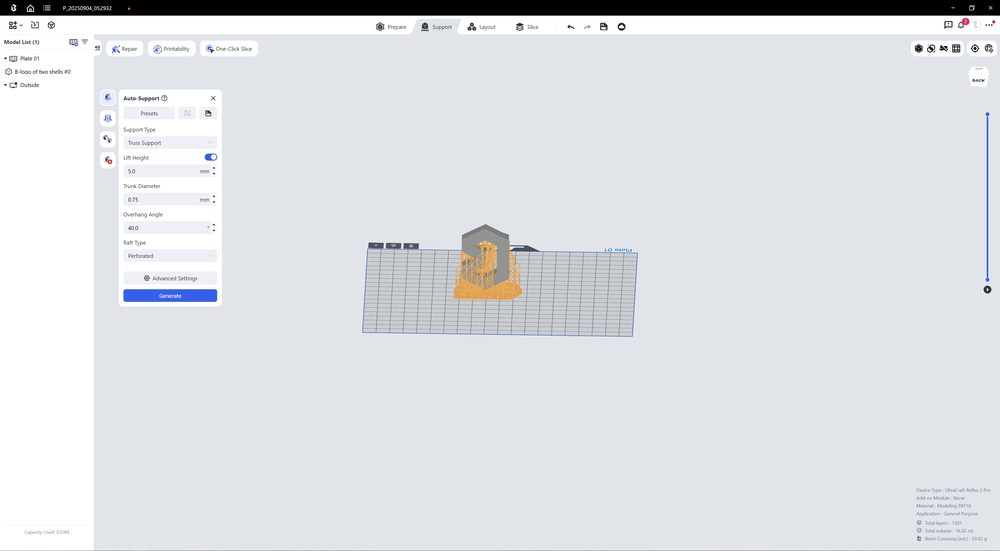

| Step 5. 기본값인 트러스 서포트(Truss Support)를 선택해 서포트 생성 | Step 6. 자동 배치(Auto Layout) 선택 |
| Step 7. 슬라이스(slice)를 클릭해 모델을 슬라이싱하고, 필요 시 왼쪽에서 파일명 변경 | Step 8. 슬라이싱 완료 후 슬라이스 라이브러리(Library)에서 확인 및 전송 가능 |
2-2. 출력 시작

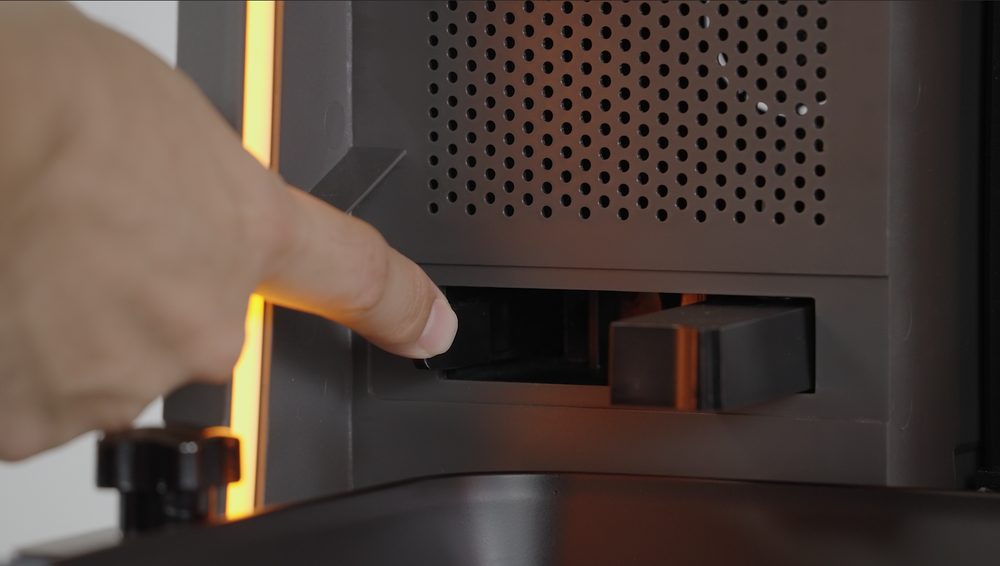

1. 배송 중 레진 수조 아래의 고무 마개가 튀어나올 수 있습니다. 튀어나와 있으면 눌러서 넣어 주십시오.

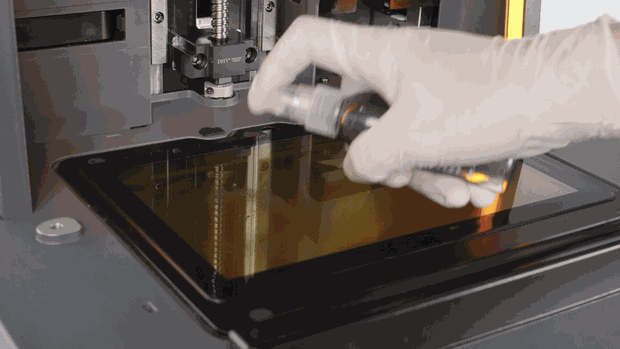

2. LCD 스크린이 깨끗한지 확인합니다. 이물질이 있으면 부직포에 유리 세정액 등을 고르게 뿌린 뒤 한 방향으로 닦아 주십시오.
3. 깨끗한 레진 수조와 빌드 플랫폼을 장착하고, 스크레이퍼를 끼운 뒤 레진 수위 센서를 펼칩니다.
4. 레진 병을 레진 카트리지 슬롯에 삽입합니다. (권장 투입 방식은 오토 리필입니다.)
5. 출력 시작
A. Blueprint Studio에서 슬라이스 파일 전송 — 기기의 작업 대기열에서 해당 출력 파일을 선택합니다.

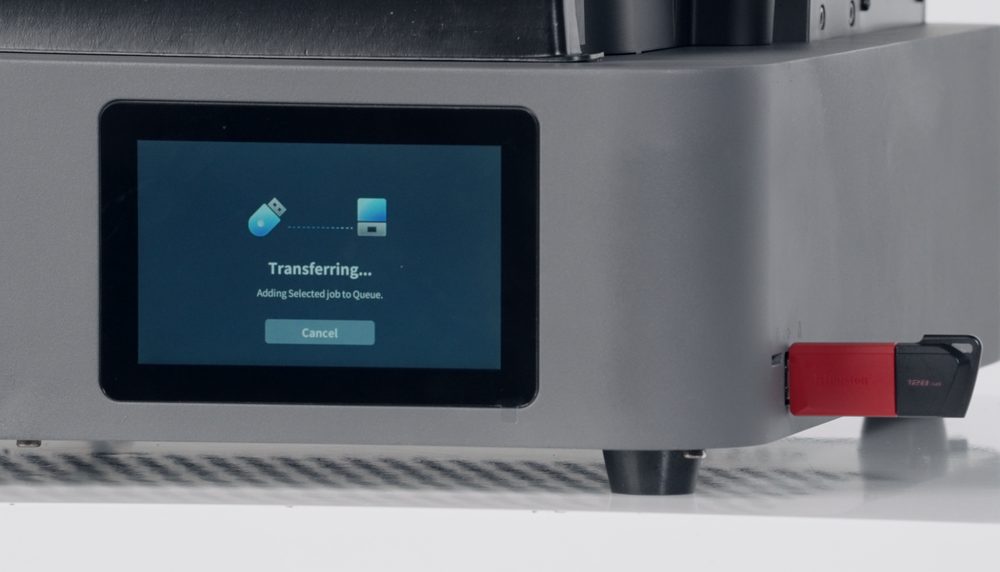

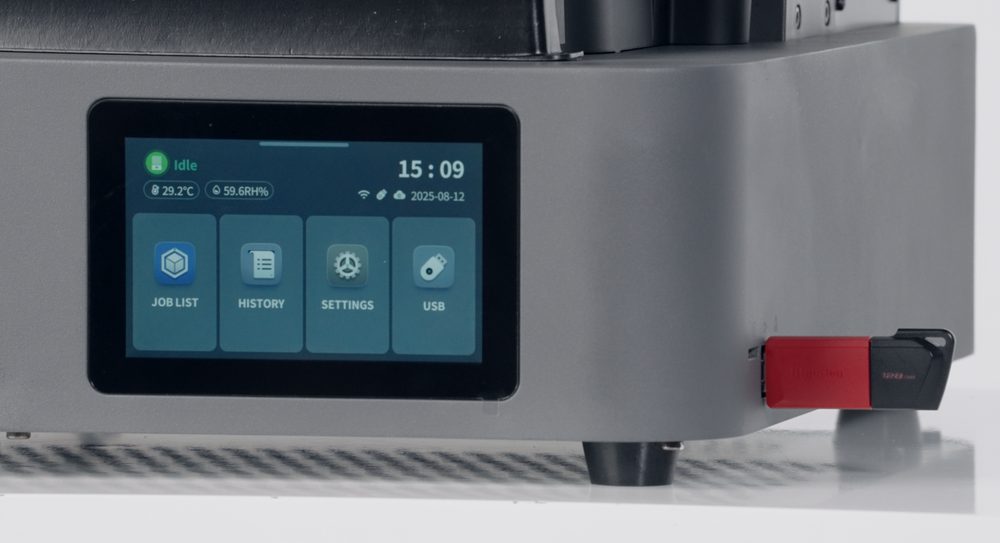

B. USB 드라이브로 출력 — USB 드라이브를 삽입한 뒤 기기에서 USB를 선택하고 해당 출력 파일을 고릅니다.
주의 — 스크레이퍼가 작동 중이거나 가열 중일 때는 절대 분리하지 마십시오.

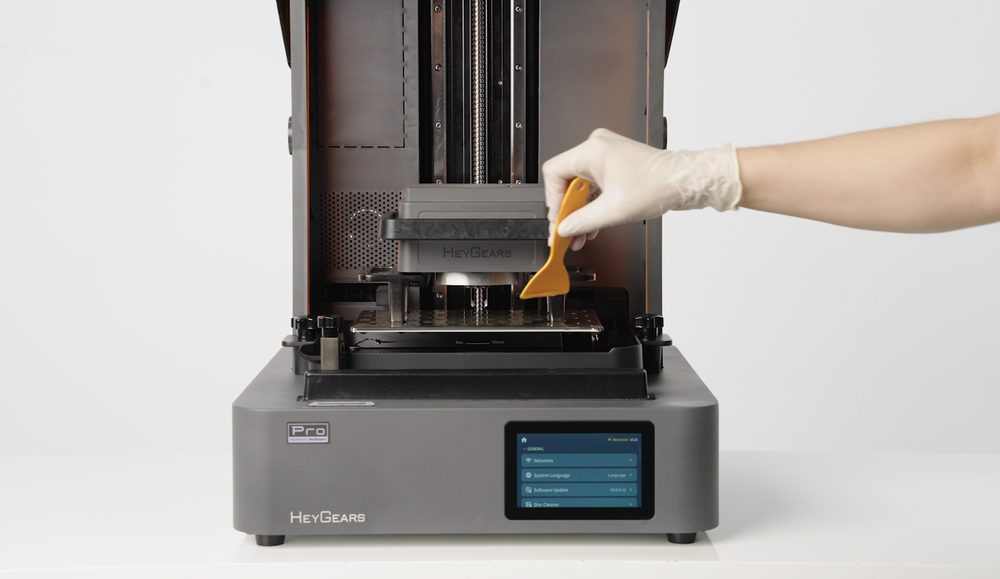

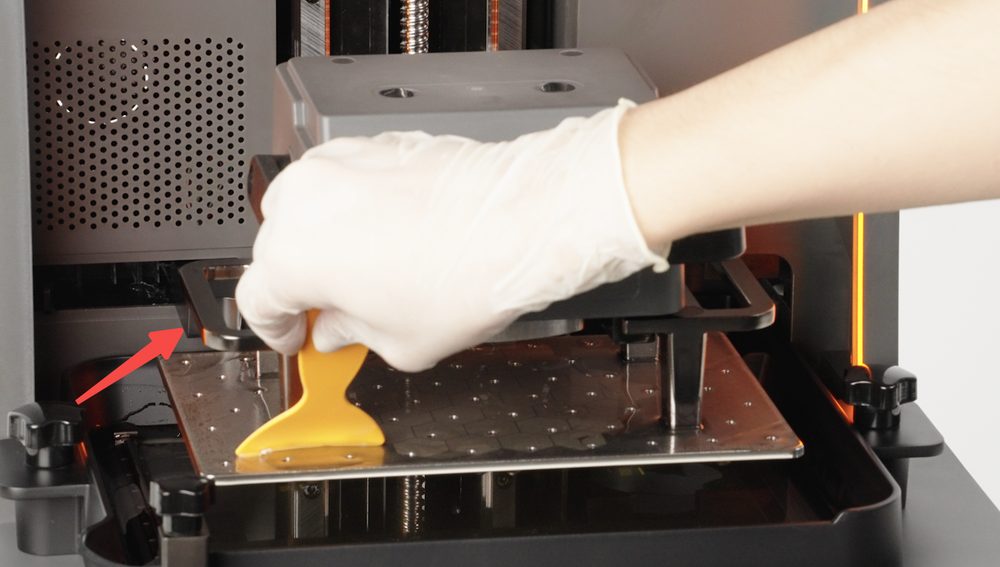

6. 출력이 완료되면 스크레이핑 도구로 빌드 플랫폼에 남은 레진을 레진 수조로 긁어 넣을 수 있습니다.
참고 — 작업 중 레진이 레진 수위 센서에 묻지 않도록 주의하십시오.
3. 유지보수
3-1. 레진 교체

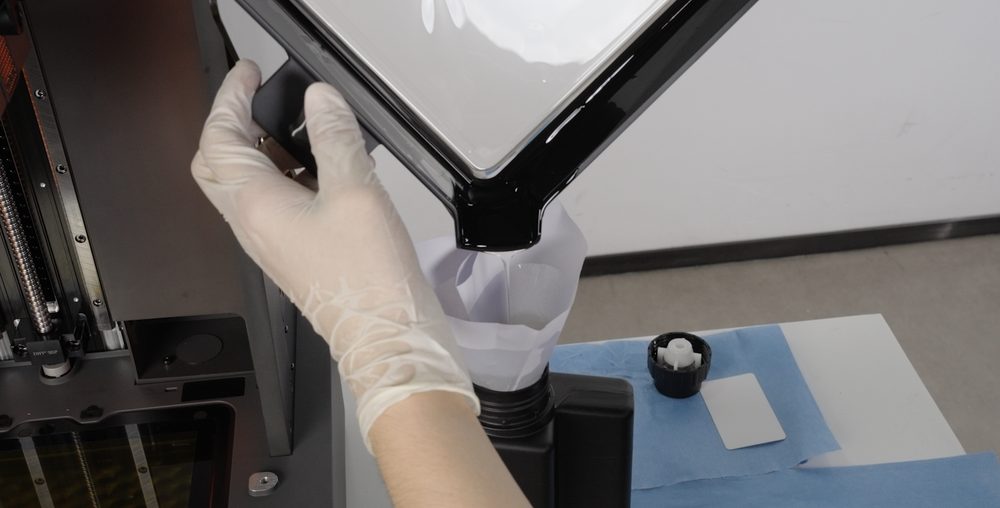

1. 레진 카트리지 분리
• 레진 카트리지를 들어 올린 상태로 3~4초간 유지합니다.
• 그런 다음 보풀 없는 천으로 레진병 입구를 받쳐 감쌉니다.
2. 레진 리필 뚜껑 세척 (신형 리필 뚜껑을 재사용하는 경우 레진 교체 시 리필 뚜껑을 완전히 세척해야 합니다.)
• 레진 병에서 리필 뚜껑을 분리하고, 밀봉 캡을 단단히 조여 밀폐합니다.

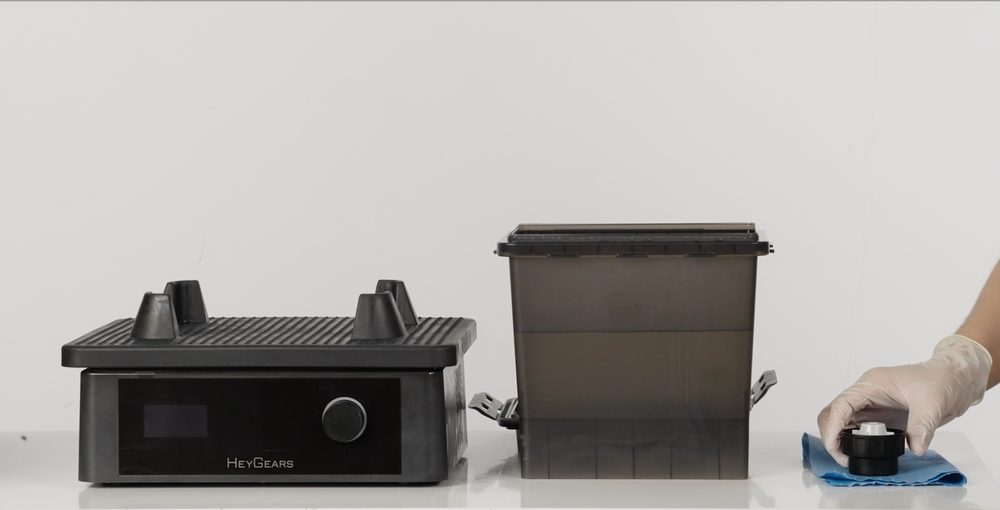

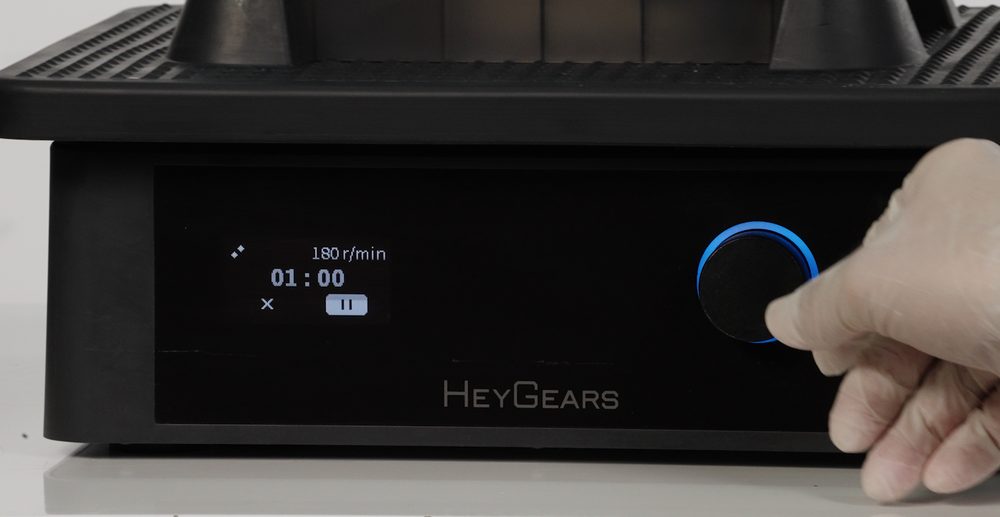

• 리필 뚜껑을 세척 용기에 넣고, UltraCraft Wash를 180 rpm · 1분으로 설정해 세척을 시작합니다.

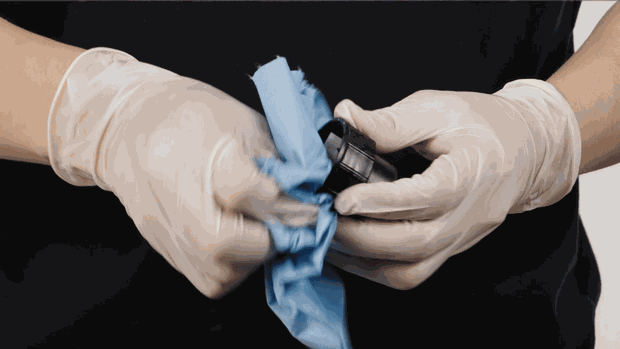

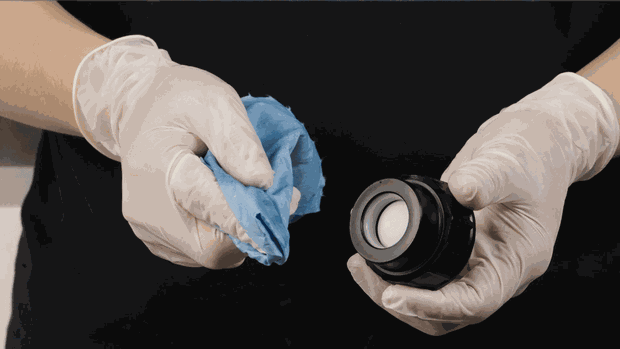

• 세척이 끝나면 리필 뚜껑을 꺼내, 보풀 없는 천으로 뚜껑 내부의 볼 밸브를 눌러 닦고 내부 나사산도 닦아 냅니다.
• 잔여 레진을 닦아 낸 뒤, 리필 뚜껑을 다시 UltraCraft Wash에 넣고 180 rpm · 1분으로 세척합니다.

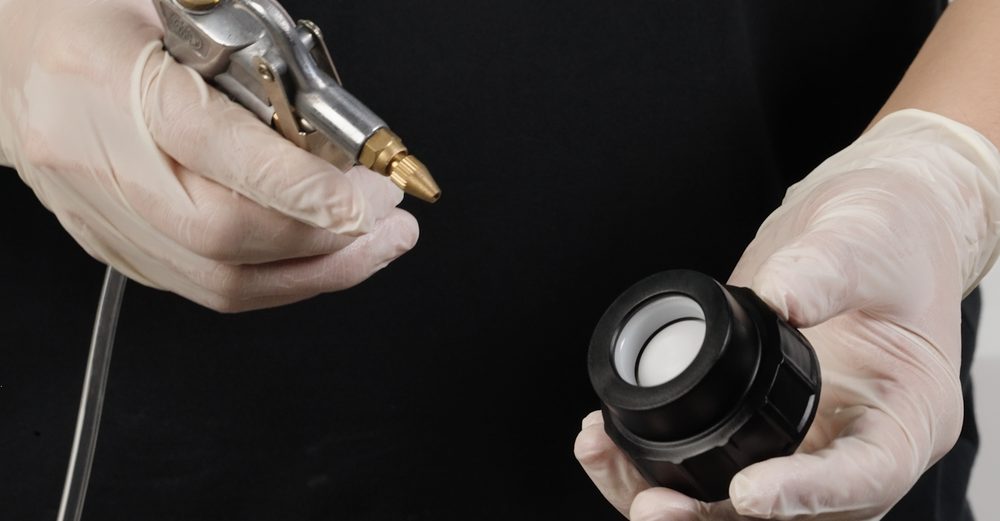

• 세척 후 에어건으로 남은 세정액을 불어 건조합니다.
• 레진 잔여물 없이 깨끗한지 확인하고, 필요하면 위 과정을 반복합니다.
• 세척한 리필 뚜껑을 사용할 레진 병에 장착합니다.
*리필 뚜껑을 장시간 세척 및 재사용 한 경우 밀폐 성능이 감소할 수 있습니다. *
*밀폐력이 떨어진 경우 새 리필 뚜껑으로 교체하여 사용하시기를 권장합니다. *
3-2. 세척
3-2-1. 스크레이퍼 세척
1. 약 215 × 145 mm 크기의 세척 용기를 준비합니다. (스크레이퍼 길이보다 크기만 하면 됩니다.)
2. 레진 수조에서 스크레이퍼를 분리합니다.
3. 스크레이퍼의 앞부분(레진 수조에 잠기는 부분)을 스크레이퍼보다 높게 채운 95% 알코올 또는 IPA에 담급니다. (주의 — 스크레이퍼 뒤쪽 끝이 세정액에 닿지 않도록 하십시오.)
4. 스크레이퍼 끝을 잡고 좌우로 흔들어 세척합니다.

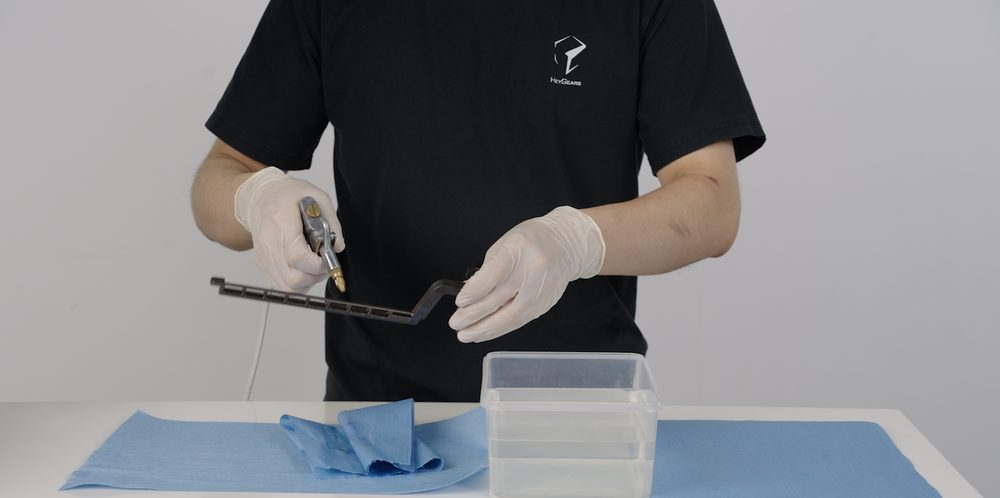

5. 에어건으로 스크레이퍼 틈새에 남은 세정액을 불어 건조합니다.
6. 건조 후 스크레이퍼가 깨끗한지 확인하고, 레진이 남아 있으면 위 과정을 반복합니다.

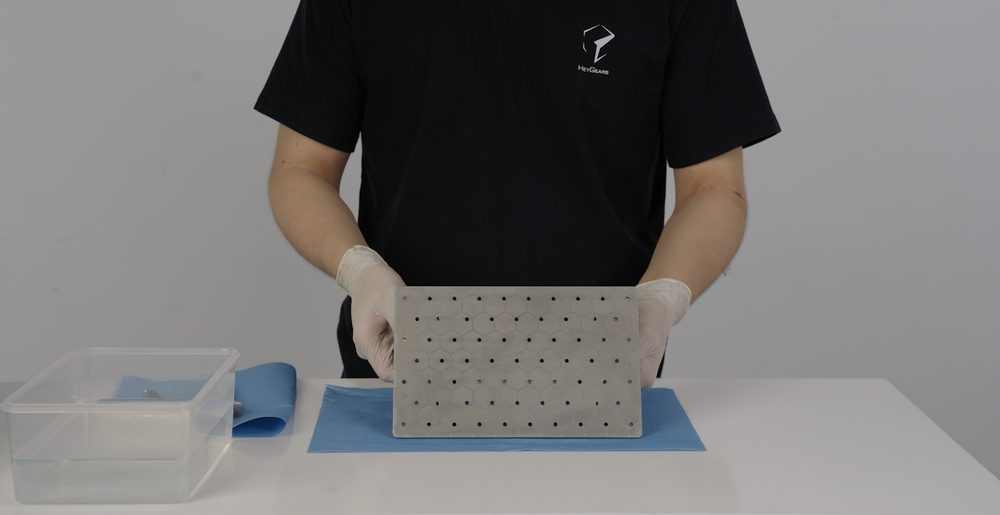

3-2-2. 빌드 플랫폼 세척
1. 빌드 플랫폼을 트레이에 넣고 95% 알코올 또는 IPA를 적당량 붓습니다.

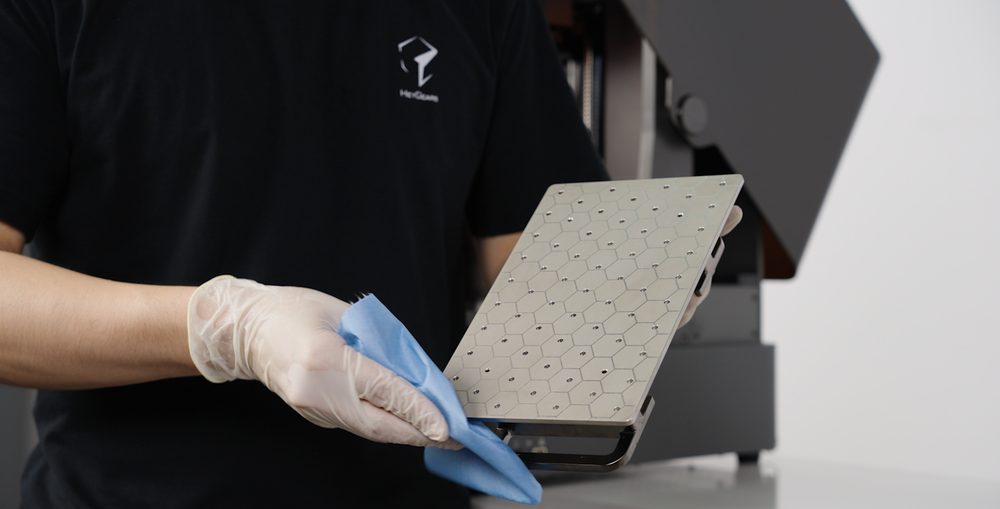

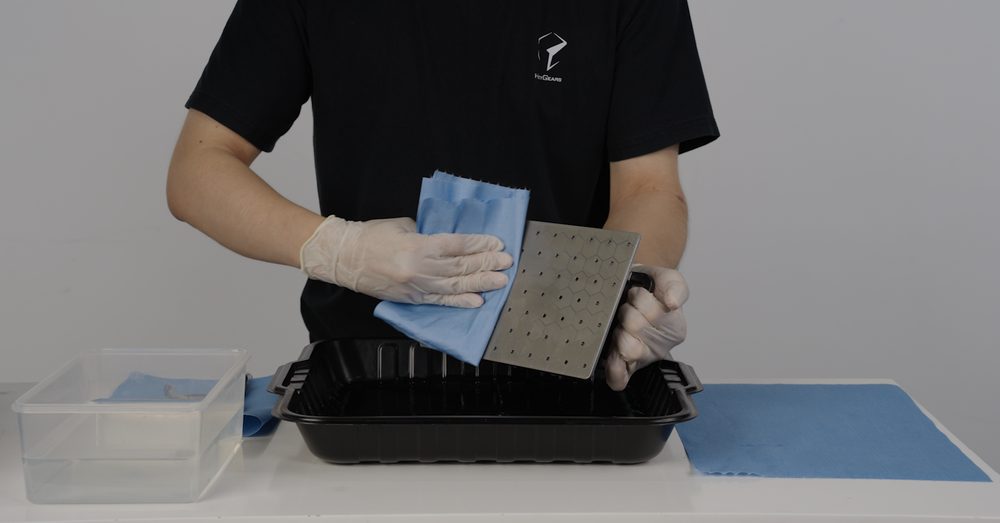

2. 그런 다음 보풀 없는 천으로 빌드 플랫폼을 닦아 냅니다.

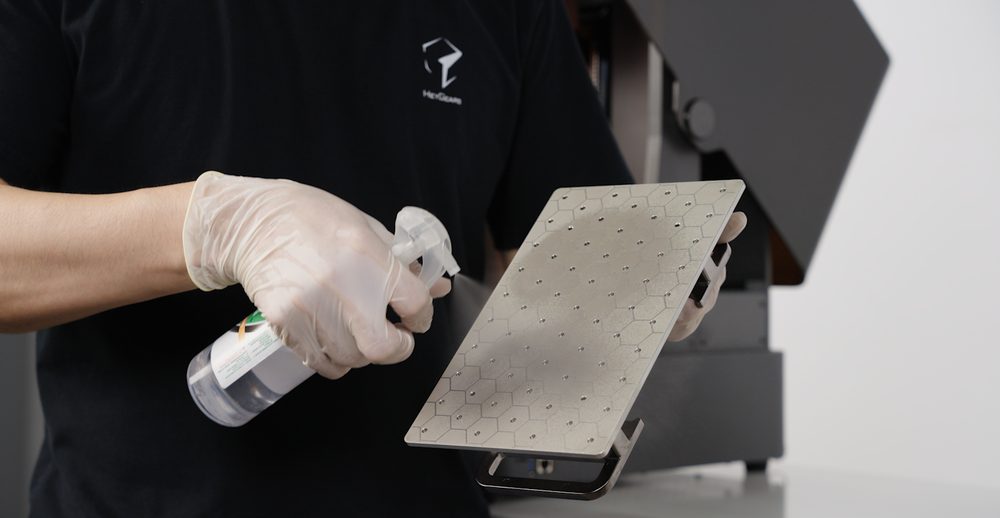

3. 분무기로 빌드 플랫폼의 구멍 안쪽에 알코올 또는 IPA를 뿌려 세척할 수도 있습니다.
4. 빌드 플랫폼 표면에 레진 잔여물이 없어질 때까지 위 과정을 반복합니다.

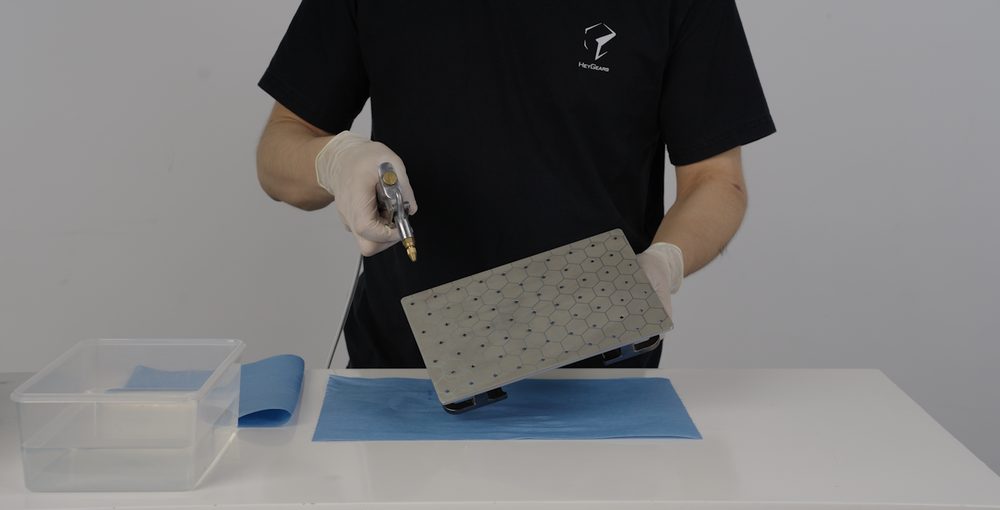

5. 에어건으로 빌드 플랫폼과 틈새의 세정액을 불어 건조한 뒤, 깨끗한지 확인합니다.

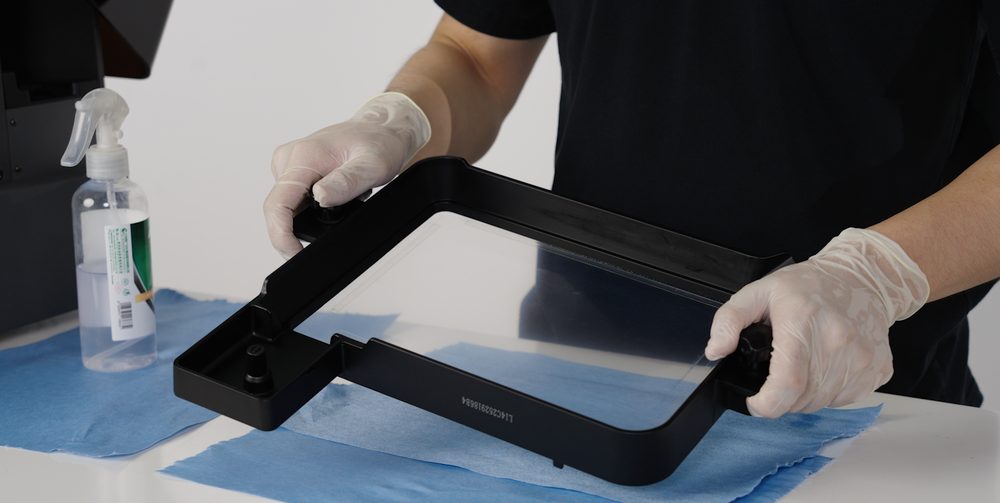

3-2-3. 레진 수조 세척

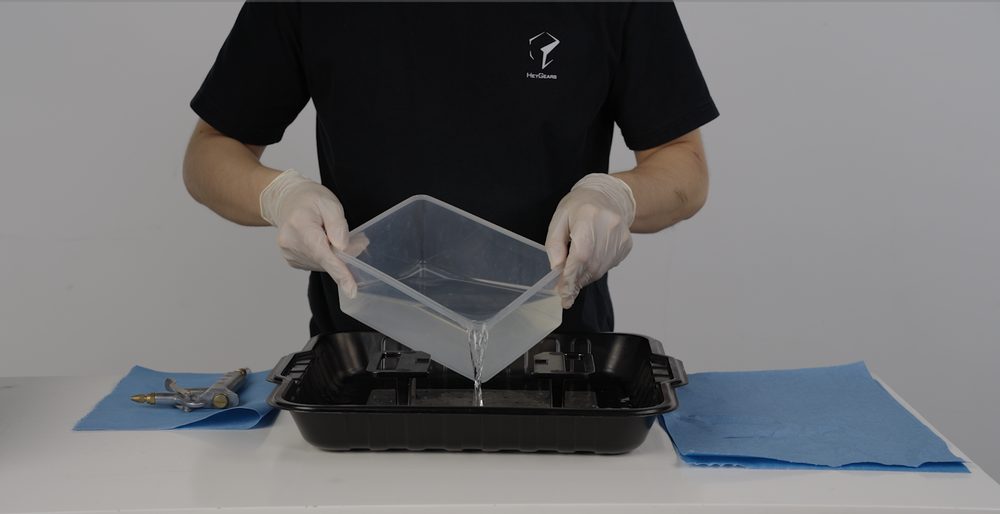

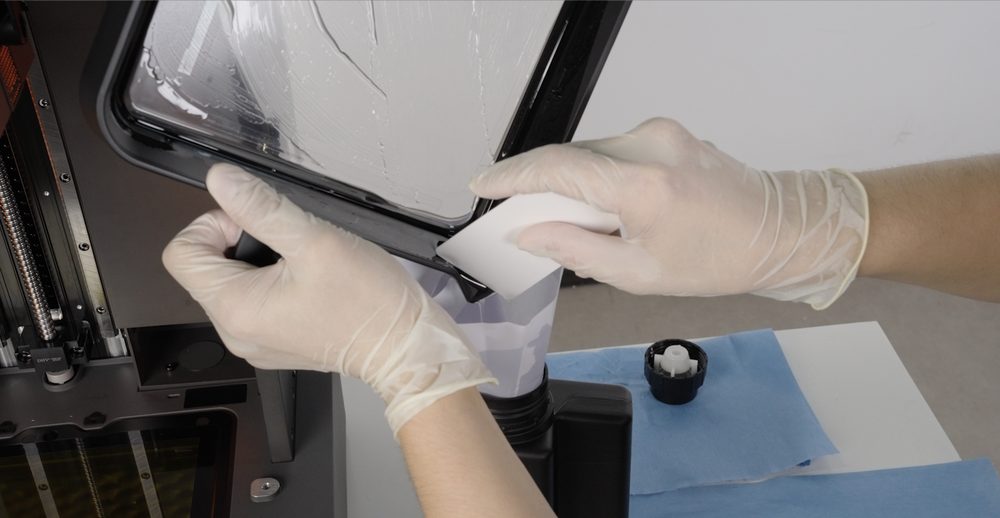

1. 레진 수조에 남은 레진을 필터로 걸러 해당 레진 병에 다시 담습니다.
2. 플라스틱 스패출러로 남은 레진을 필터 망 쪽으로 긁어 모읍니다.

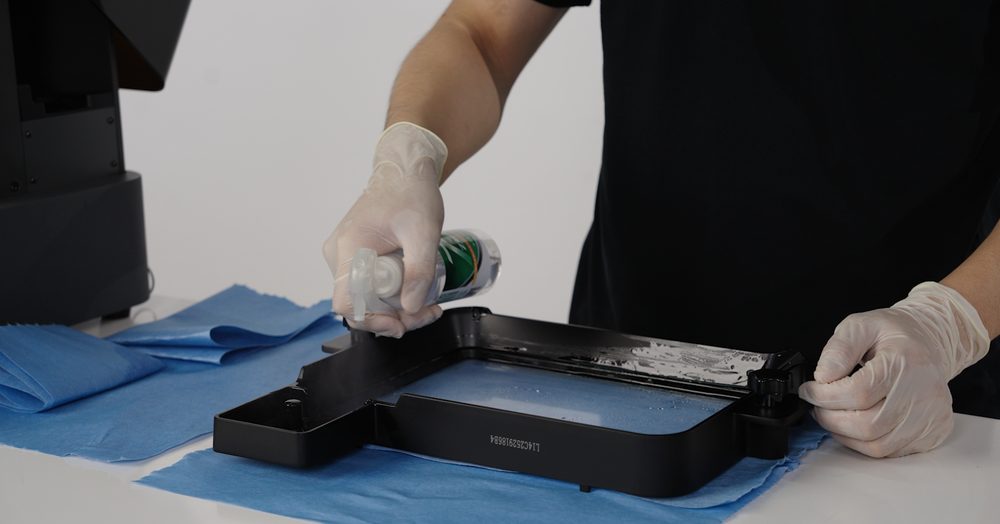

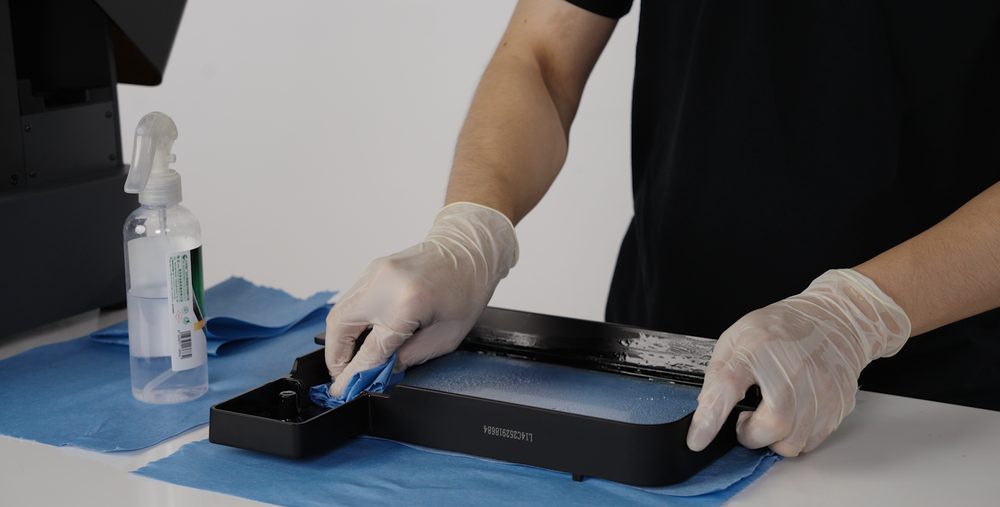

3. 수조 내부에 알코올 또는 IPA를 고르게 뿌린 뒤, 보풀 없는 천으로 잔여 레진을 닦아 냅니다.
4. 세척 후 레진이나 세정액 잔여물이 없는지 확인합니다.
3-2-4. LCD 스크린 세척
• 부직포에 유리 세정액을 고르게 뿌린 뒤, LCD 스크린을 한 방향으로 닦아 냅니다.

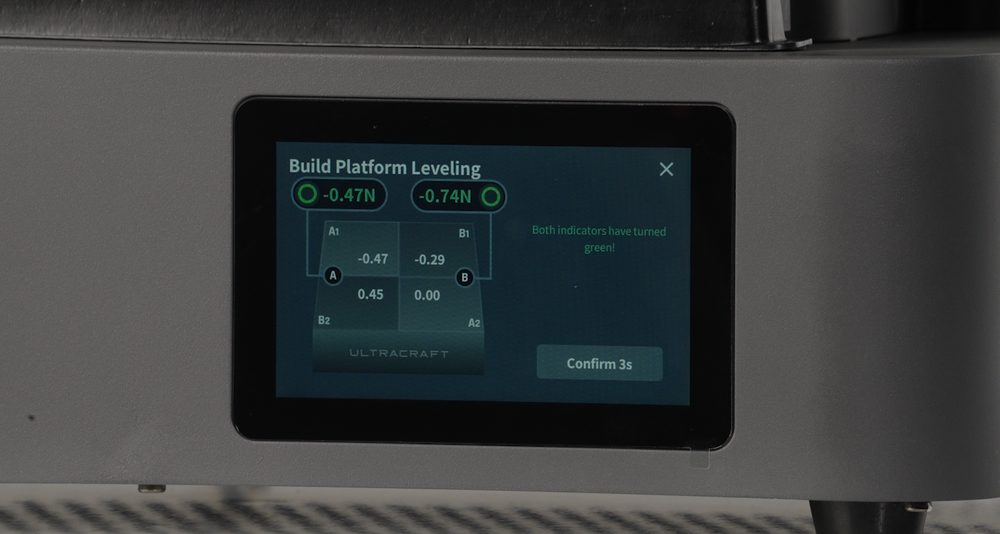

3-3. 빌드 플랫폼 레벨링
1. 필요 공구 — T자형 렌치, 핀셋

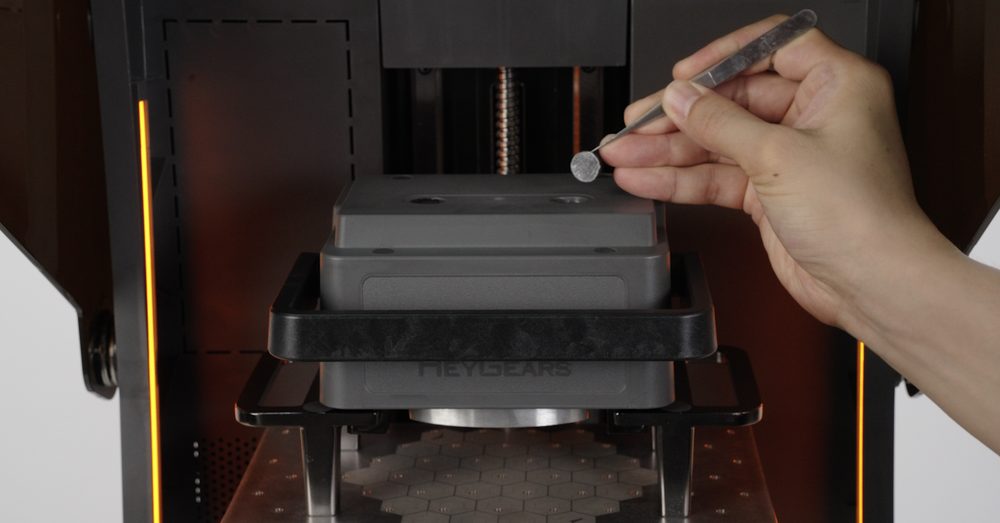

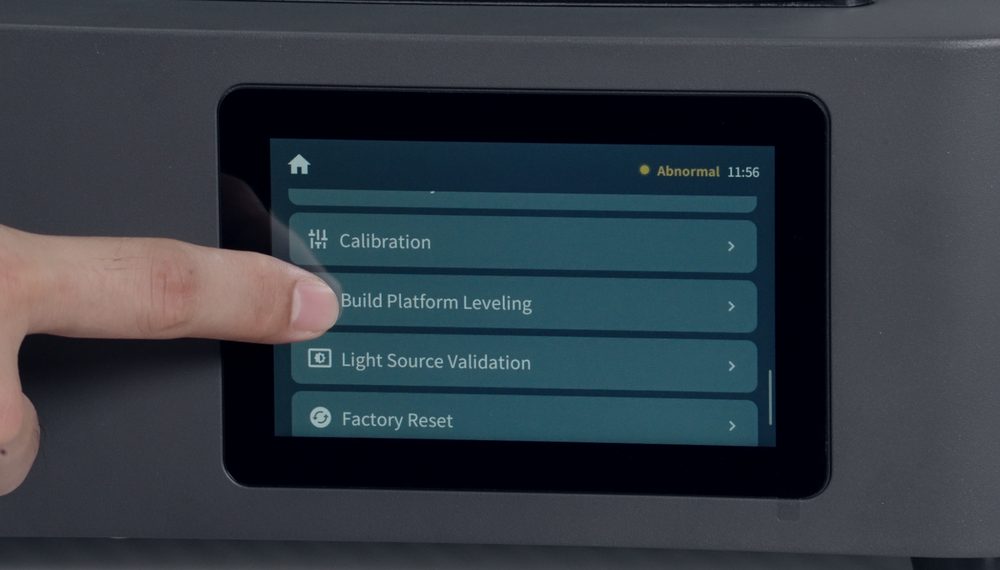

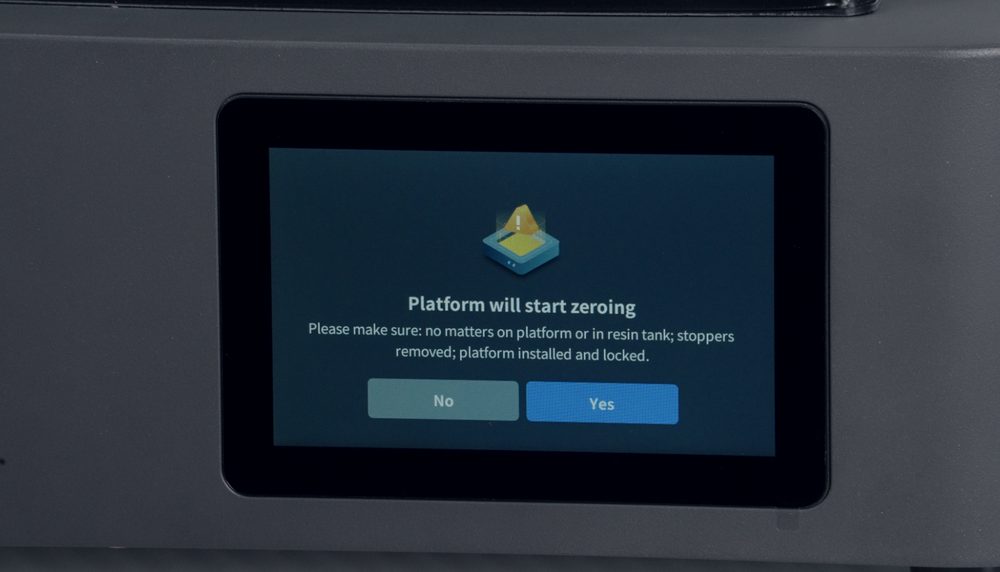

2. 설정에서 빌드 플랫폼 레벨링을 선택한 뒤, 핀셋으로 플랫폼 베이스 위쪽의 고무 마개 2개를 제거합니다.
3. 플랫폼 표면과 레진 수조에 이물질이 없는지 확인하고, 둘 다 잠금 상태인지 확인합니다.

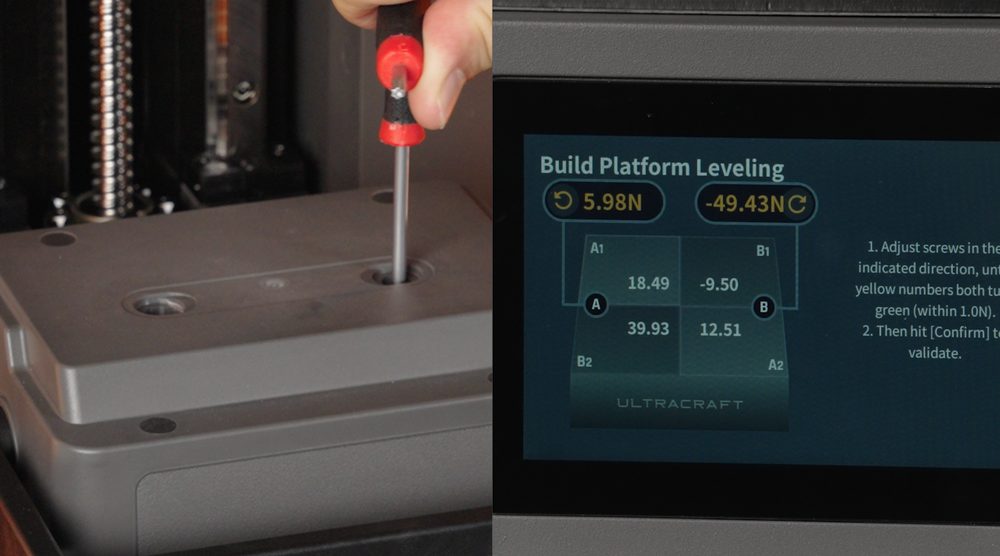

4. T자형 렌치로 플랫폼 베이스의 나사를 화면에 표시된 회전 방향에 따라 돌려, 화면의 수치가 녹색으로 바뀔 때까지 조정합니다.

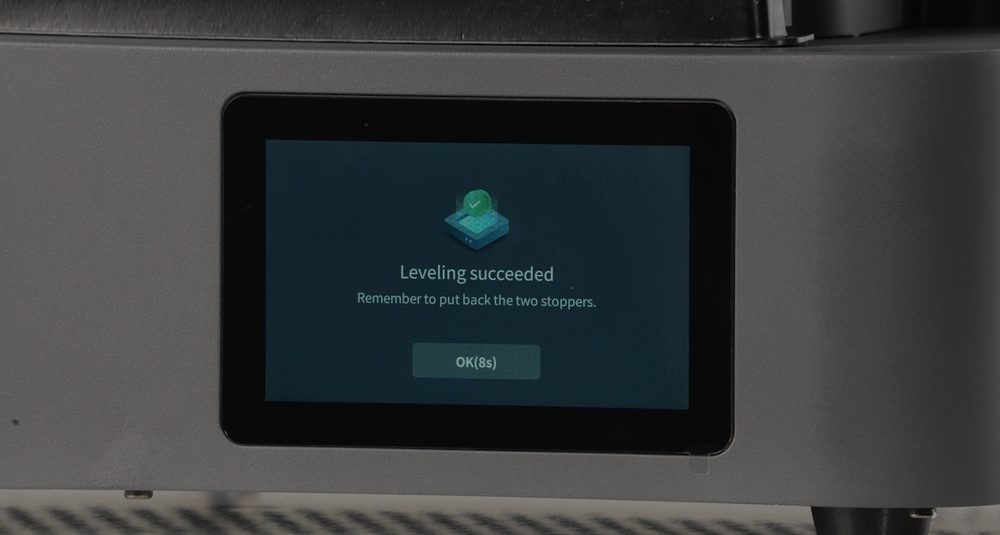

5. [Confirm]을 클릭하면 시스템이 재확인을 진행합니다. 화면 안내에 따라 미세 조정이 필요할 수 있으며, 필요 없으면 곧바로 레벨링 성공이 표시됩니다.
6. 고무 마개 2개를 원래 위치에 다시 끼우고 [OK]를 클릭하면 플랫폼이 자동으로 초기 위치로 복귀합니다.
4. 기기 재포장
1. 먼저 기기의 전원을 끄고 플러그를 뽑습니다. 재포장 전에 레진 카트리지 슬롯, 빌드 플랫폼, 스크레이퍼, 레진 수조가 깨끗한 상태인지 확인해야 합니다.
2. 빌드 플랫폼을 분리해 포장 봉투에 넣은 뒤, 완충폼의 지정 공간에 넣습니다.

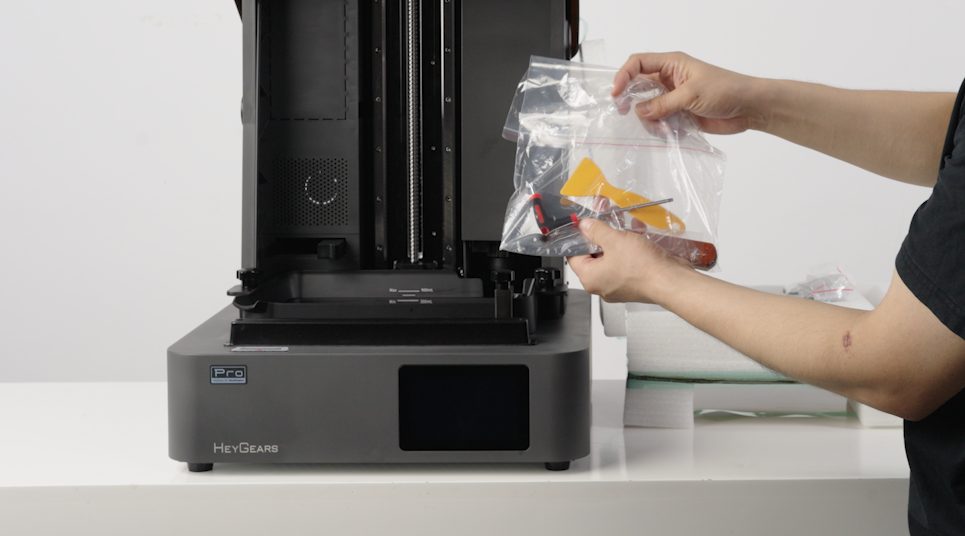

3. 스크레이퍼를 분리해 완충폼의 지정 공간에 넣고, 출력물 분리 도구·스패출러·T자형 렌치를 포장 봉투에 담아 완충폼의 지정 공간에 넣습니다.
4. 수조가 깨끗하고 기기에 단단히 고정되어 있는지 확인하고, 레진 수위 센서가 접힌(off) 상태인지 확인합니다.

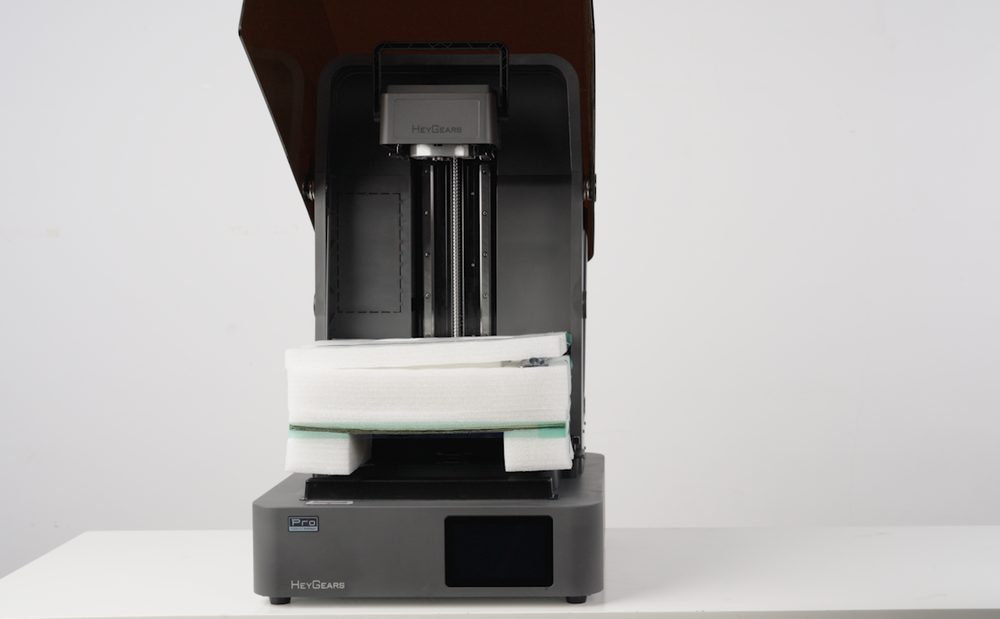

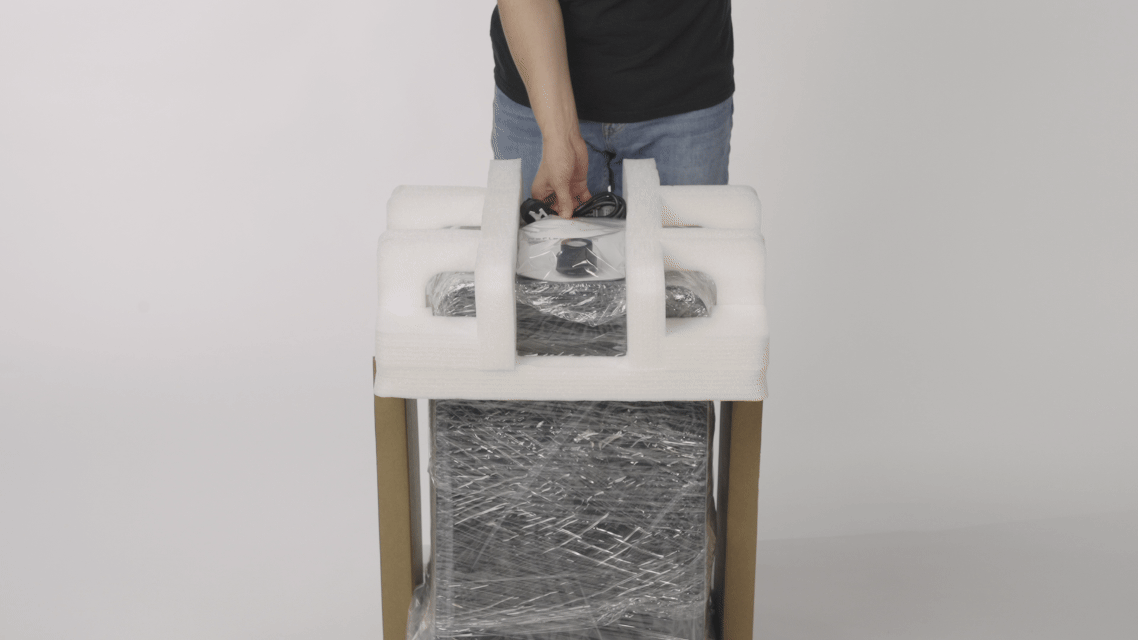

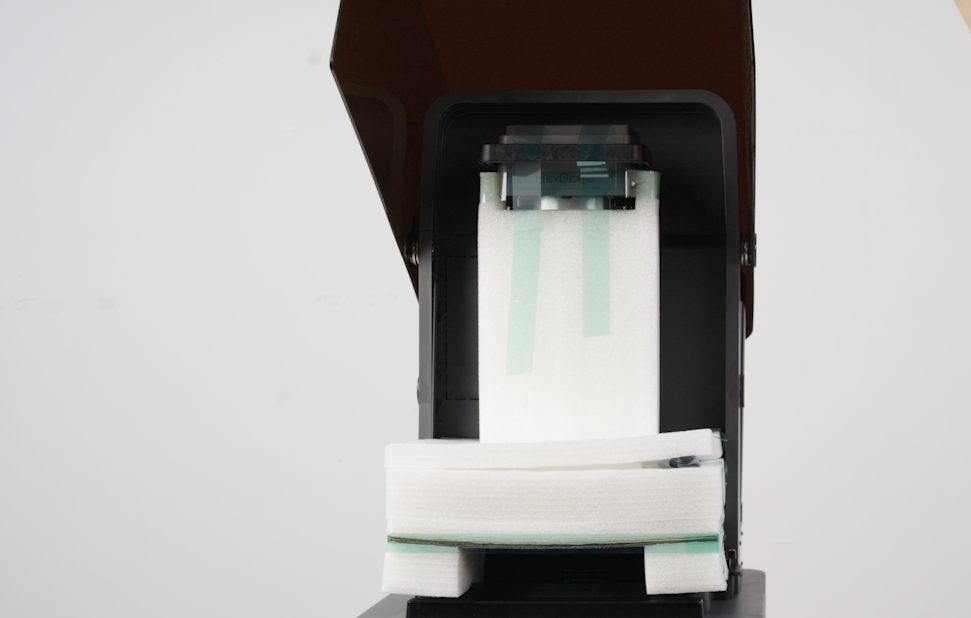

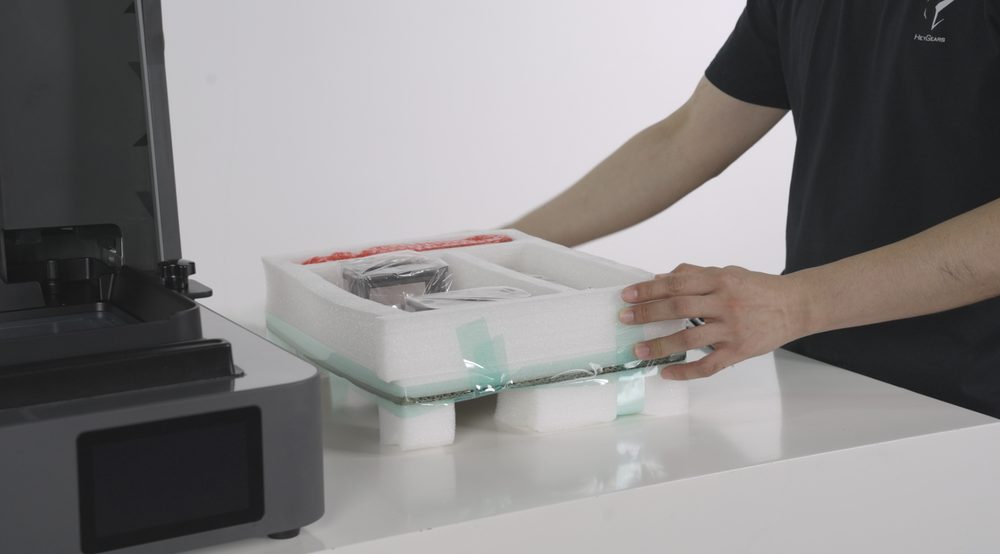

5. 구성품이 들어 있는 완충폼을 수조 위에 올리고, 고정 폼을 눌러 장착합니다.
6. 테이프로 완충폼 2개를 고정한 뒤, 플랫폼 베이스 위쪽에서부터 단단히 붙여 고정합니다.

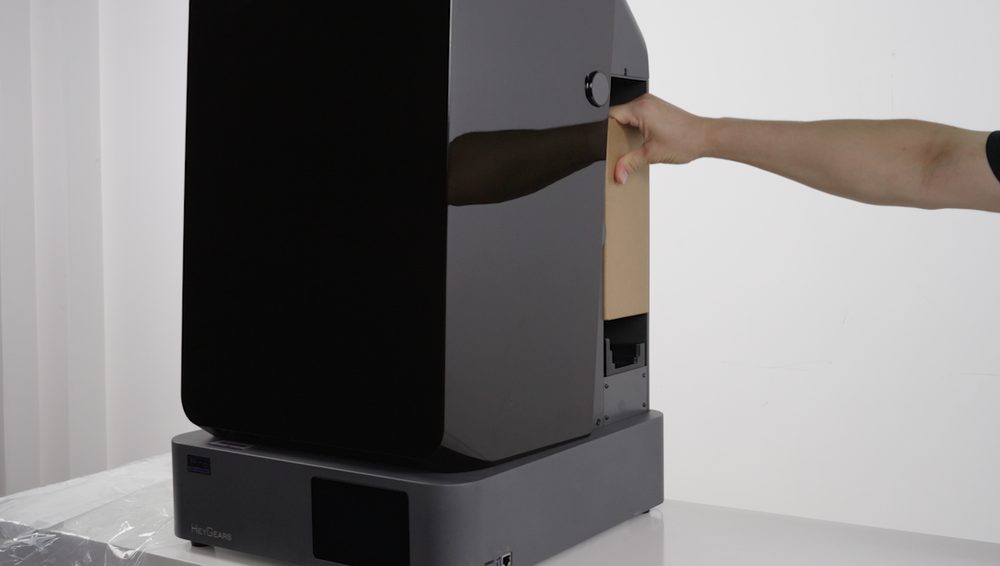

7. 후드를 닫고, 레진 카트리지 슬롯의 종이 박스에 레진 보틀을 넣은 뒤, 도어 보호 필름을 후드 전면과 외곽 프레임에 부착합니다.
8. 기기를 포장 받침대로 옮깁니다. (2인 이상이 함께 이동하십시오.)

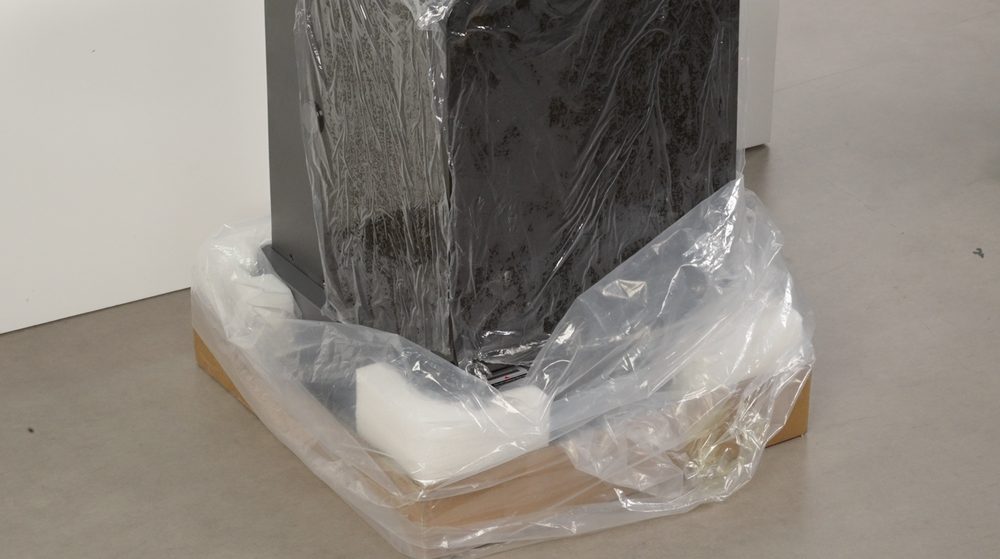

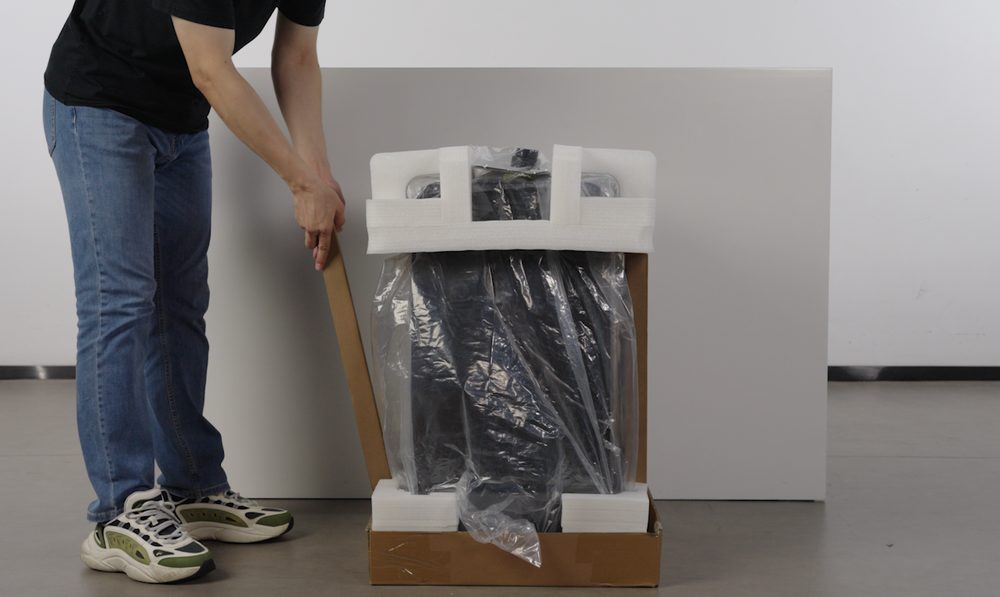

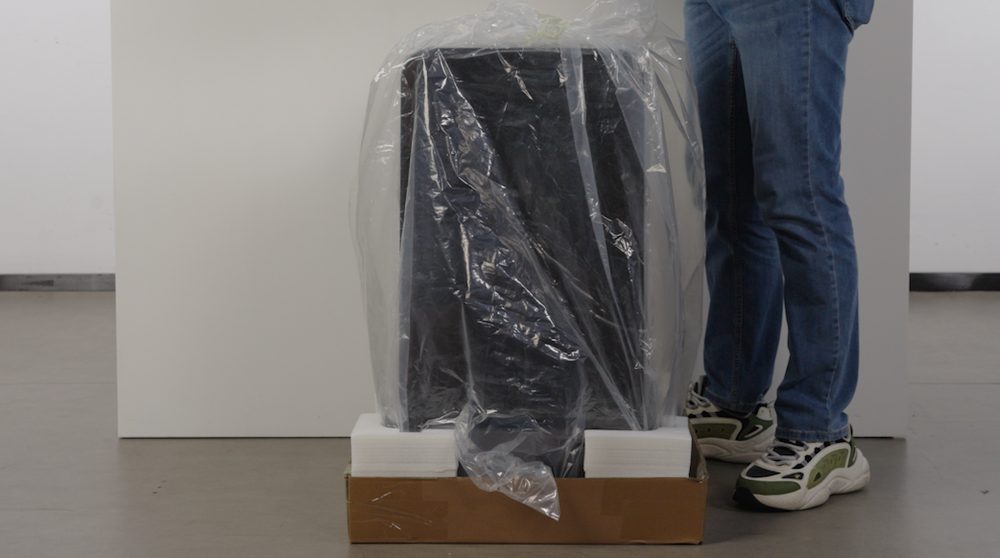

참고 — 먼저 외부 쉘에 완충폼을 장착합니다. 그런 다음 완충폼이 부착된 외부 쉘을 받침대 안쪽 네 모서리에 맞춰 위치시키고, 마지막으로 비닐 외포장 봉투에 넣습니다.

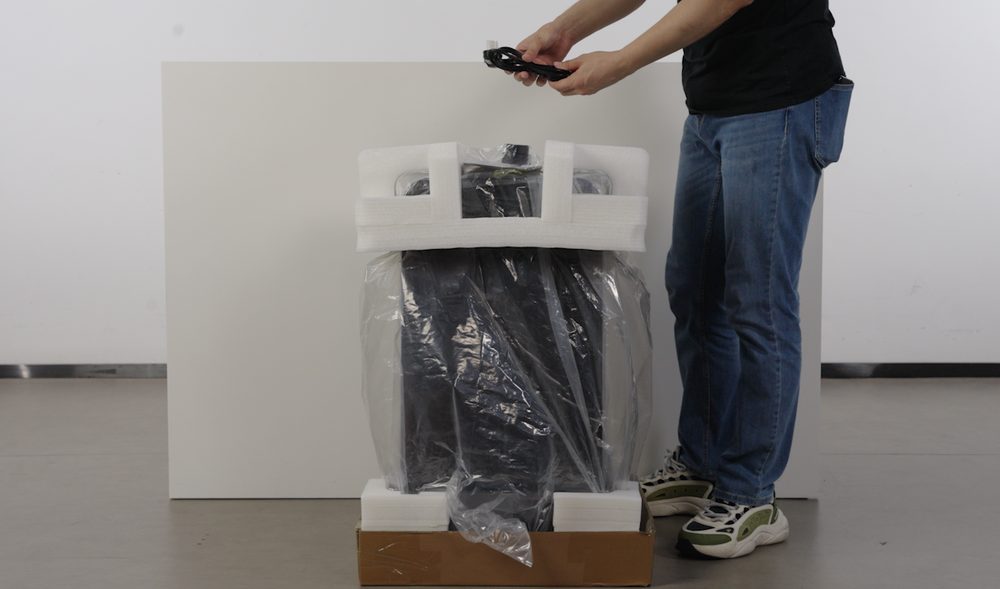

• 기기를 안에 넣고 외포장 봉투를 밀착시켜 감싼 뒤, 테이프로 밀봉합니다.

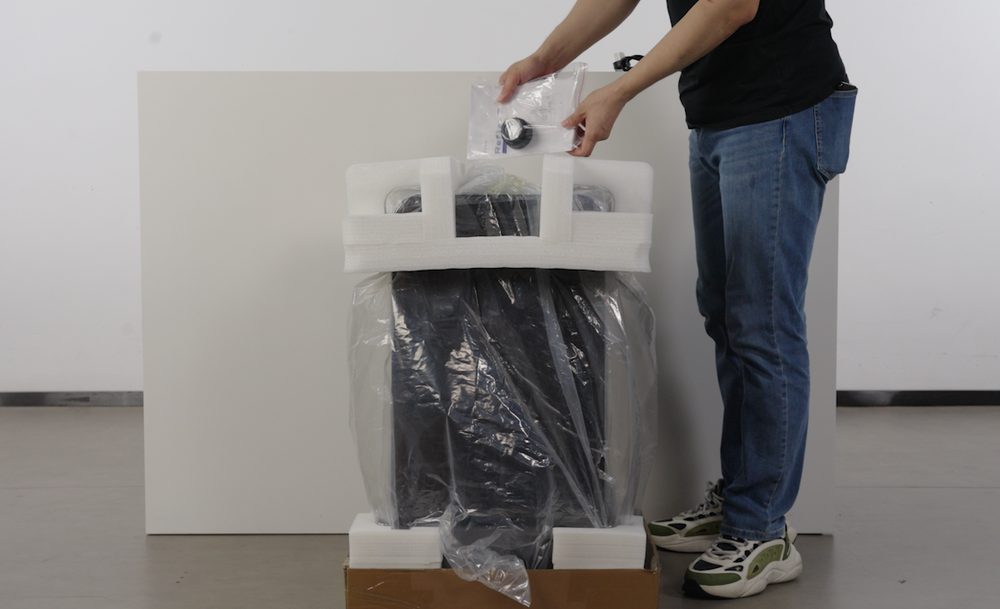

9. 기기 위쪽에 완충폼을 장착하고, 부속품 봉투(레진 리필 뚜껑, 퀵 스타트 가이드, A/S 안내서, 전원 코드)를 넣습니다.
10. 기기의 모든 구성품이 다시 장착되었는지 재확인합니다.
11. 기기 양쪽에 포장용 판지를 각각 끼운 뒤, 포장 쉘을 씌웁니다.

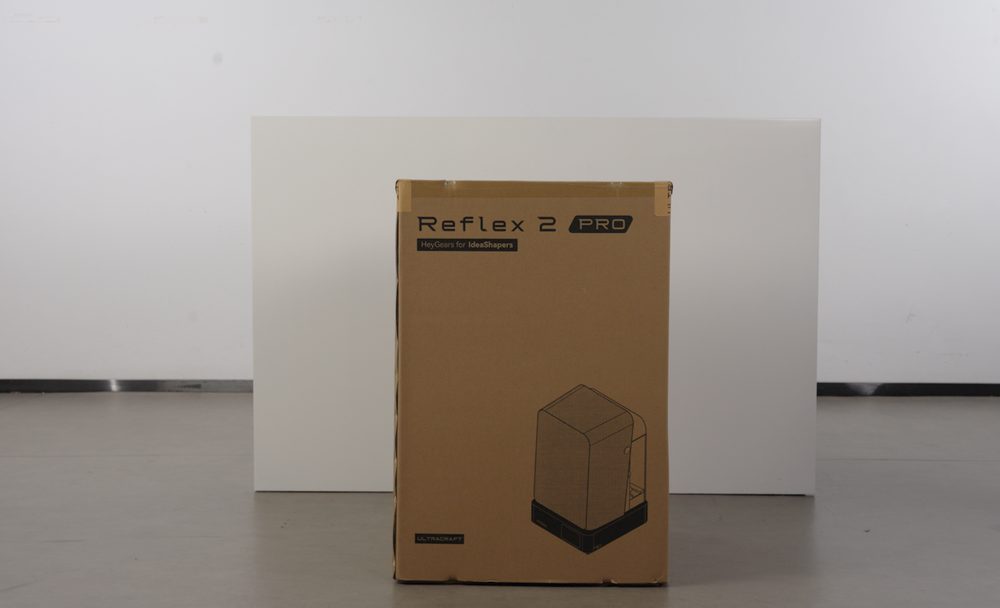

12. 테이프로 포장 쉘을 위에서 아래로 받침대에 붙여 고정합니다.
